Ve výrobě dnes nestačí jen měřit přesně. Stále častěji je potřeba rozhodnout rychle, přímo u dílu a bez zbytečných přesunů mezi výrobou a metrologií.
Souhrn
- Twyn je průmyslová rozšířená realita pro rychlou kontrolu kvality přímo na pracovišti. Největší přínos ve výrobě je okamžité porovnání CAD modelu s reálným dílem, které dříve zachytí odchylky a snižuje přepracování.
- Nejlépe funguje u vstupní kontroly, montážních kontrol, svařenců, odlitků a finálních výrobků, kde se vyplatí rychlý nominál versus skutečnost bez přesunu dílu do měřicí místnosti.
- Twyn neřeší všechno. Pokud je potřeba certifikovaný rozměrový protokol nebo velmi jemná tolerance, navazuje na něj CMM, 3D skener nebo jiné přesné měření.
- Praktická hodnota je v kratší přípravě inspekce, menší potřebě detailního měření u každého kusu a rychlejším rozhodování na shop floor.
- Pokud firma pracuje s kvalitními CAD daty a řízenými revizemi, je porovnání as built vs as designed podstatně spolehlivější.
Právě tady se řešení TWYN prosazuje jako nástroj pro digitální inspekci výroby. Nejde o náhradu všech metrologických metod, ale o způsob, jak dostat kontrolu kvality rozšířenou realitou blíž k výrobě, montáži a logistice.
Co je TWYN a proč se o něm mluví ve výrobě?
Twyn od Visometry je mobilní AR nástroj, který porovnává CAD model s reálným výrobkem přímo na shop floor. V praxi tím zrychluje digitální inspekci výroby a zkracuje cestu mezi nálezem odchylky a rozhodnutím, co s dílem dál.
Princip je jednoduchý. Obsluha nebo kvalitář vidí reálný díl a současně jeho nominální geometrii z CAD modelu. To umožní rychlé porovnání as built vs as designed bez složité přípravy plnohodnotného měřicího programu. V kontextu průmyslové rozšířené reality je to velmi praktická forma práce s digitálním dvojčetem ve výrobě.
"Tech CAD Solution uvádí Twyn jako AR platformu pro kontrolu součástek, svařenců, odlitků i finálních produktů."
Důležité je, že TWYN není jen vizualizace pro prezentaci. Je to pracovní nástroj pro kontrolu kvality, který má smysl hlavně tam, kde je drahé nebo pomalé převážet díly do vyhrazené kontrolní zóny, čekat na metrologii nebo měřit detailně každý kus.

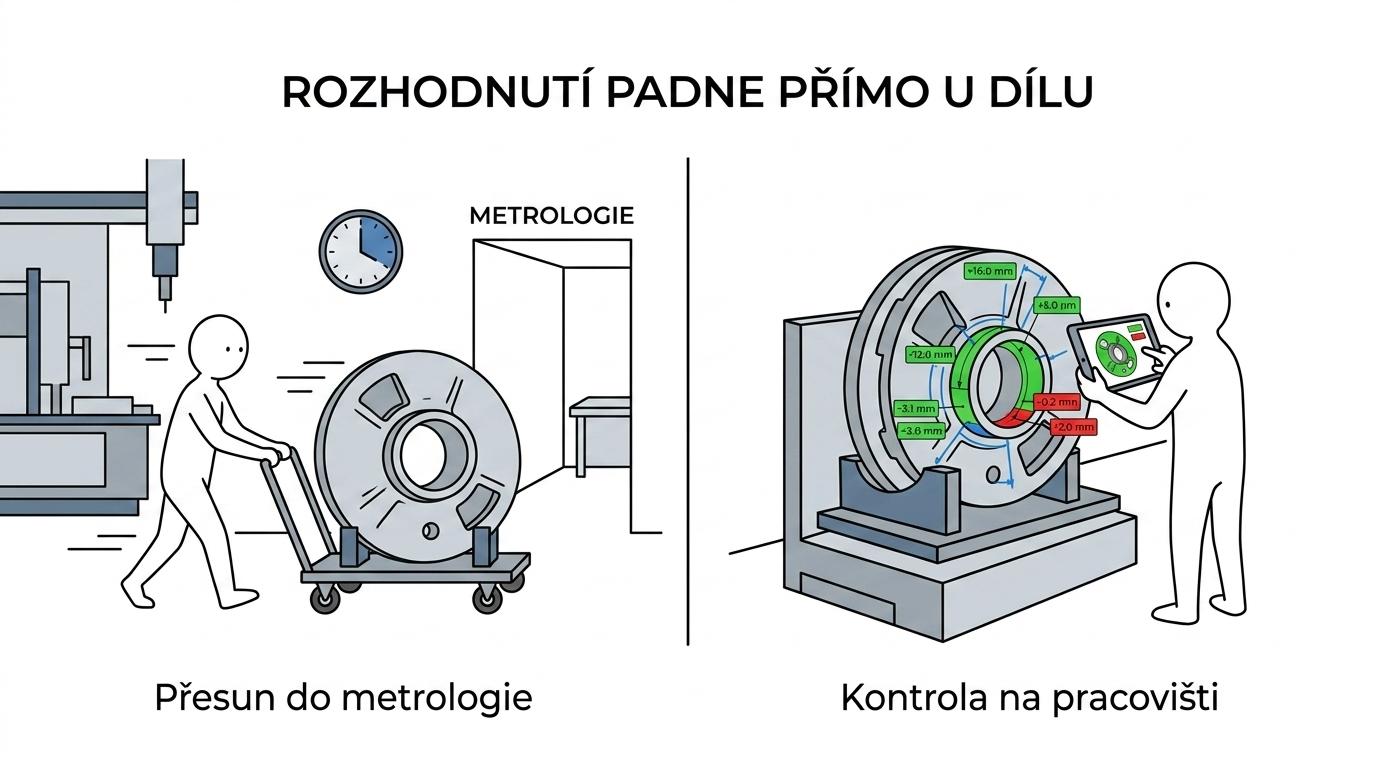

Proč je TWYN v praxi rychlejší než klasická inspekce?
Twyn bývá rychlejší než klasická inspekce hlavně u velkých sestav, svařenců a vstupní kontroly. WISAG i Krone popisují úsporu času spíš v přípravě, logistice a rozhodování než jen v samotném měření.
V běžném provozu se čas neztrácí jen měřením. Zdržuje přesun dílu, hledání správné revize modelu, ustavení do přípravku, čekání na specialistu a pak i interpretace výsledku. Twyn část těchto kroků zkrátí, protože kontrola probíhá tam, kde díl skutečně je. U velkých sestav je to zásadní, protože každý přesun stojí čas, manipulační kapacitu i riziko poškození.
"Krone používá Twyn denně pro kontrolu vstupního zboží a teprve pak volí detailní inspekci."
Druhá úspora vzniká tím, že TWYN slouží jako rychlý filtr. Když je díl zjevně v pořádku, není nutné hned spouštět časově náročnější rozměrovou kontrolu. Když se objeví podezřelá odchylka, metrologie pak měří už jen kritická místa. Častý omyl je myslet si, že AR kontrola kvality má nahradit přesné měření. V praxi spíš rozhoduje, kde má přesné měření smysl.
Jaké výrobní scénáře přinášejí s TWYN největší přínos?
Největší efekt má Twyn tam, kde je potřeba rychle najít odchylku na reálném dílu a nečekat na plnou metrologickou proceduru. Typicky jde o variantní výrobu, velké díly a kontrolu mimo laboratorní prostředí.
- Vstupní kontrola materiálu a dílů
- Montážní kontrola podsestav a finální montáže
- Svařence a rámové konstrukce s rizikem deformací
- Odlitky a tvarově složité díly s problematickou geometrií
- Finální výrobky, které je nepraktické převážet do měřicí místnosti
Všech pět scénářů spojuje jedna věc. Kontrola se přesouvá blíž k výrobě a rozhodnutí padá dřív. Praktický tip: pokud firma zvažuje pilot, vyplatí se začít u dílu, kde se opakují neshody, přitom ale není nutný formální protokol z CMM pro každý kus.
Jak zavést TWYN do vstupní kontroly krok za krokem?
Twyn dává ve vstupní kontrole největší smysl tehdy, když firma nejdřív vybere správnou rodinu dílů a jasně nastaví eskalaci na metrologii. Bez tohoto rámce bude AR kontrola rychlá, ale ne vždy rozhodná.
Krok 1 je výběr vhodného dílu nebo skupiny dílů. Ideální jsou komponenty s častými dodávkami, vyšší hodnotou nebo historií odchylek. U takových položek je rychlá optická kontrola kvality ve výrobě nejlépe vidět i finančně.
Krok 2 je příprava dat. Potřebujete správný CAD model, správnou revizi a srozumitelně definovaná místa, která mají být kontrolována. Pokud se ve firmě míchají staré a nové revize, chyba nevznikne v AR, ale v datech. To bývá častější problém než nepřesnost samotné metody.
Krok 3 je nastavení pravidla, co se stane po nálezu odchylky. Pokud TWYN ukáže podezřelé místo, díl jde na detailní bezkontaktní měření dílů nebo na klasickou rozměrovou kontrolu. Pokud neukáže nic kritického, díl postupuje dál. Právě tato logika z něj dělá účinný nástroj pro in line kontrolu kvality i pro příjem zboží.
Jak probíhá montážní kontrola s CAD modelem krok za krokem?
Při montážní kontrole Twyn zrychluje ověření polohy a tvaru přímo na sestavě. Nejcennější je u podsestav, kde chyba vznikne snadno, ale oprava po dokončení je drahá.
Krok 1 je správné navázání CAD modelu na reálnou sestavu. Kontrolor si musí ověřit referenční body a to, že porovnává správnou konfiguraci výrobku. Pokud má výrobek více variant, chyba ve volbě modelu zkreslí celý výsledek. To je častý omyl u firem s vysokou variantností.
Krok 2 je samotná vizuální kontrola. V praxi pomáhá split-screen display i funkce zvětšení, protože odchylku není nutné složitě dopočítávat, ale je rychle vidět v kontextu celé sestavy. To je cenné hlavně u montáže, kde nestačí znát jen rozměr, ale i vztah k okolním dílům.
"WISAG nasazuje Twyn při vstupní kontrole materiálu i při kontrole finální montáže."
Krok 3 je rozhodnutí, zda jde o provozně přijatelnou odchylku, nebo o neshodu vyžadující zásah. Tady Twyn pomáhá hlavně vedoucím výroby a kvalitářům, protože zkracuje diskusi nad tím, kde přesně problém je. Rychlejší rozhodování je často větší přínos než samotné zrychlení kontroly.
Jak TWYN pomáhá u svařenců, odlitků a velkých sestav?
U svařenců, odlitků a velkých sestav Twyn řeší hlavně lokalizaci odchylky přímo na místě. WISAG uvádí přínos i v omezení přesunů velkých sestav do vyhrazených kontrolních oblastí.
Svařence a rámové konstrukce trpí deformacemi, které jsou lokální a přitom montážně zásadní. U odlitků bývá problém v přechodech ploch, hranách nebo dosedacích oblastech. Když obsluha vidí nominální geometrii přímo nad reálným dílem, mnohem rychleji pozná, jestli jde o kosmetickou odchylku, nebo o problém, který ovlivní další operaci.
Tady se ukazuje síla digitálního dvojčete ve výrobě. AR kontrola neukazuje jen to, že je něco špatně, ale i kde a ve vztahu k čemu. To je přesně důvod, proč se řešení používá u výrobků, které jsou rozměrné, těžké nebo složité na manipulaci. Praktický tip: u velkých sestav bývá největší přínos v montáži a před expedicí, ne nutně na úplném začátku výroby.
Kdy je TWYN lepší než CMM nebo ruční měření?
Twyn je lepší než CMM tehdy, když potřebujete rychlé rozhodnutí na shop floor. CMM a ruční měření jsou lepší tehdy, když potřebujete trasovatelný výsledek, jemnou toleranci nebo oficiální rozměrový protokol.
Pokud potřebujete potvrdit, že konstrukčně důležitý otvor je v přesné toleranci a výsledek bude součástí zákaznické dokumentace, použijete CMM nebo jinou přesnou metrologii. Pokud ale potřebujete během výroby rychle zjistit, jestli je podsestava zjevně mimo nominál, TWYN bývá efektivnější.
Ruční měření má stále své místo. Posuvka, kalibr nebo přípravek jsou rychlé a levné, když kontrolujete jeden konkrétní rozměr. Jakmile ale rozhodnutí závisí na celkovém tvaru, návaznosti více prvků nebo poloze dílu v sestavě, začíná být měření po jednotlivých rozměrech pomalé a nepřehledné. Častý omyl je srovnávat tyto nástroje jako konkurenty. V dobře nastaveném procesu se doplňují.
Jak se TWYN liší od 3D skeneru a in line kamerové kontroly?
Twyn, 3D skener a kamerová inspekce řeší jiný problém. Twyn je mobilní vizuální kontrola proti CAD, 3D skener vytváří podrobná prostorová data a in line kamera hlídá opakovanou kontrolu v pevném taktu výroby.
3D inspekce ve výrobě pomocí skeneru je silná tam, kde potřebujete hustá data o povrchu, dokumentaci skutečného stavu nebo vyhodnocení širší plochy. Cena za to bývá vyšší nárok na přípravu, zpracování dat a kvalifikaci obsluhy. U kusové a variantní výroby proto nemusí být vždy nejrychlejší cestou k rozhodnutí.
Kamerová in line kontrola kvality je vhodná pro opakované díly, stabilní polohu a předem definované znaky. AI kontrola kvality tu může pomáhat s klasifikací vad obrazu. Pokud ale vyrábíte různorodé sestavy, často měníte konfigurace nebo řešíte velké díly, mobilní AR kontrola bývá praktičtější. Když se výrobek mění každý týden, CAD řízené porovnání dává větší smysl než pevně nastavená optická stanice.
Jak vyhodnotit pilot TWYN krok za krokem?
Pilot TWYN má smysl vyhodnocovat podle času, nálezovosti a dopadu na přepracování. Bez těchto tří hledisek může firma vidět hezkou technologii, ale ne skutečný přínos pro výrobu.
Krok 1 je vybrat jediný proces, ne deset různých úloh najednou. Krok 2 je srovnat stav před nasazením a po nasazení na stejném typu dílu. Krok 3 je ověřit, jestli se odchylky zachycují dřív a s menším zatížením metrologie.
Po úvodním srovnání se vyplatí sledovat hlavně tyto ukazatele:
- Čas přípravy: jak dlouho trvá dostat kontrolu do provozu
- Čas inspekce: jak rychle padne rozhodnutí o shodě nebo neshodě
- Eskalace na metrologii: kolik dílů opravdu potřebuje detailní měření
- Přepracování: zda se chyby zachytí před další drahou operací
- Logistika dílů: zda ubyly přesuny mezi výrobou a kontrolní místností
Dobré je také sledovat, kdo z nástroje těží nejvíc. Někdy je největší efekt u kvalitářů, jindy u montáže nebo logistiky. Právě mezioborový přínos bývá u průmyslové rozšířené reality podceněný.
Jaké limity a časté omyly je dobré znát před nákupem?
Twyn funguje dobře jen tehdy, když jsou kvalitní CAD data, správné revize a jasný proces rozhodování. Bez toho může být AR kontrola rychlá, ale nebude dost spolehlivá pro reálnou výrobu.
První omyl je čekat, že TWYN nahradí každý měřicí systém. Nenahradí. U kritických tolerancí, zákaznických protokolů a přesné metrologie zůstávají CMM, skenery a další měřicí technologie nezastupitelné. Druhý omyl je myslet si, že chyba vzniká hlavně v AR. Ve skutečnosti bývá problém častěji ve starém modelu, nejasné konfiguraci výrobku nebo špatně řízené změně.
Třetí limit je organizační. Pokud firma nemá jasně dané, kdo rozhoduje o přijetí, opravě nebo eskalaci dílu, rychlejší detekce sama o sobě nestačí. Naopak, při dobré správě dat může být přínos velmi vysoký. To platí dvojnásob tam, kde CAD vzniká v řízeném prostředí, třeba v ZW3D, a kde je návaznost na výrobu dobře zvládnutá. Praktické scénáře AR kontroly kvality jsou popsané i na techcad.cz a návaznost CAD workflow lze sledovat také na 4-cad.cz, což je užitečné hlavně pro firmy, které chtějí spojit kontrolu kvality s aktuálním digitálním dvojčetem výrobku.
