Pokud řešíte kontrolu dílů pomocí rozšířené reality, nejdůležitější otázka obvykle nezní, co TWYN umí, ale kterou část platformy skutečně potřebujete. Tech CAD Solution, český dodavatel CAD/CAM/CAE softwaru a řešení pro kontrolu kvality, popisuje TWYN jako dvoukrokový workflow: příprava inspekce na desktopu a samotné provedení kontroly na mobilním zařízení.
Shrnutí
- Pro kontrolu dílů obvykle potřebujete obě části platformy TWYN: TWYN Studio pro přípravu inspekcí a TWYN View pro AR kontrolu na iPadu; stejný workflow popisuje i Tech CAD Solution.
- TWYN Studio běží na Windows a macOS, pracuje s CAD daty, referenčními prvky a inspection points.
- TWYN View běží na iPadOS, používá kameru, tracking a CAD overlay pro porovnání fyzického dílu s návrhem.
- Pokud jen provádíte kontrolu podle hotového projektu, stačí vám View. Pokud měníte CAD, viewpoints nebo kontrolní postup, potřebujete Studio.
- Novější verze Twyn View 2.6 rozšiřují práci s inspection viewpoints, trackingem a reporty, takže mobilní část není jen prohlížeč.
Rozhodnutí proto není jen o licenci, ale hlavně o procesu. Záleží na tom, kdo ve firmě vytváří inspekční projekt, kdo kontrolu vykonává, jak často se mění CAD model a zda chcete jednorázovou vizuální kontrolu, nebo opakovatelnou digitální inspekci výroby.
Co je TWYN Studio a k čemu slouží při kontrole dílů?
TWYN Studio je desktopová část platformy, ve které technik připraví celý inspekční projekt z CAD dat. Podle workflow popsaného Tech CAD Solution i oficiální dokumentace Visometry jde o místo pro referenční prvky, inspection points a logiku AR kontroly.
Studio není aplikace pro operátora na lince. Je to pracovní prostředí pro inženýra nebo kvalitáře, který určí, co se bude kontrolovat, odkud se bude díl snímat a jak bude systém chápat správnou polohu modelu vůči reálnému objektu. Právě tady vzniká digitální základ pro porovnání as designed vs as built, tedy návrhu proti skutečnému stavu.
Oficiální materiály Visometry uvádějí, že Twyn Studio automaticky vytváří inspection points a urychluje přípravu inspekcí. To je důležité hlavně tam, kde se opakuje 3D kontrola kvality více podobných dílů. Častý omyl je myslet si, že Studio je jen exportní mezikrok. Ve skutečnosti právě kvalita přípravy ve Studiu rozhoduje o tom, jestli bude mobilní kontrola rychlá a stabilní, nebo pomalá a nespolehlivá.
"Tech CAD Solution popisuje TWYN jako dvoukrokový proces: příprava inspekce na desktopu a provedení kontroly na iPadu."
Co je TWYN View a jak probíhá AR kontrola na iPadu?
TWYN View je provozní aplikace pro iPadOS, ve které operátor načte připravený projekt a porovná fyzický díl s CAD návrhem pomocí kamery, trackingu a AR překryvu.
Prakticky to znamená, že obsluha otevře projekt, nasměruje kameru na díl a systém provede registraci objektu. Poté se přes reálný obraz zobrazí CAD model nebo kontrolní informace. Operátor tak vidí, kde se nachází správná geometrie, kde má zkontrolovat konkrétní oblast a zda odpovídá očekávanému stavu.
Podle Apple App Store je Twyn View určený pro iPadOS a v novějších verzích umožňuje upravit inspection viewpoints přímo během inspekce. Uložené změny se při další relaci stejného projektu znovu použijí. To je důležitý posun. View tedy není jen pasivní mobilní čtečka připravených dat, ale aktivní nástroj pro provozní 3D inspekci ve výrobě.
Release notes zmiňují i změny v oblasti zobrazení modelu, přepínání tracking a visualization režimů, generování reportů a indikace kvality sledování v živém panelu. Pokud tedy na lince řešíte bezkontaktní měření dílů nebo optickou kontrolu kvality ve výrobě, právě View je místo, kde se vše překlápí do reálné práce operátora.

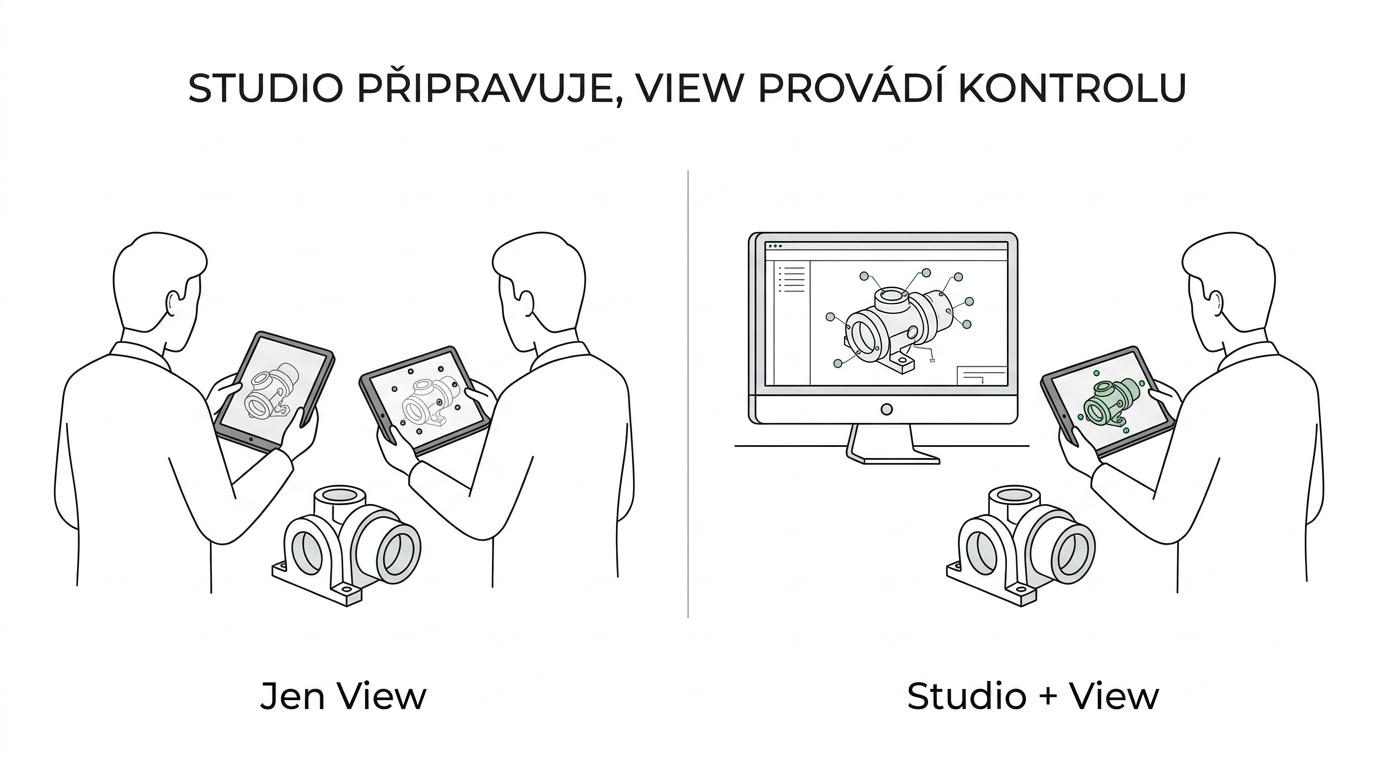

Jaké jsou hlavní rozdíly mezi TWYN Studio a TWYN View?
Hlavní rozdíl je jednoduchý: Studio připravuje, View vykonává. Studio běží na Windows nebo macOS a pracuje s CAD a inspekční logikou, zatímco View běží na iPadu a řeší registraci objektu, navigaci operátora a výstup z kontroly.
První rozdíl je v roli uživatele. Studio patří spíš do rukou inženýra, technologa nebo pokročilého kvalitáře. View je určeno pro kontrolora, operátora výroby nebo pracovníka first article inspection. Když tyto role smícháte, proces se zpravidla zpomalí.
Druhý rozdíl je v typu práce s daty. Ve Studiu vzniká referenční projekt z CAD modelu a nastavují se referenční plochy, body a pravidla inspekce. Ve View už má obsluha dostat jasný, provozně použitelný scénář. Jestliže ve View teprve zjišťujete, co a odkud kontrolovat, je obvykle problém v přípravě.
Třetí rozdíl je ve změnovém řízení. Když přijde nová revize dílu, změna tolerance nebo jiný přípravek, zásah patří do Studia. Naopak když potřebujete rychle provést sérii kontrol stejného dílu, těžíte hlavně z View. V dokumentaci k platformě se objevují termíny jako Automated Part Inspection, Assisted Deviation Detection, Fast Snap nebo Navigation Assistant. Ať už používáte kteroukoliv z těchto funkcí, dělení rolí mezi přípravou a exekucí zůstává stejné.
Které role ve firmě potřebují Studio, View, nebo obojí?
Nejčastěji nejde o volbu pro firmu jako celek, ale pro konkrétní roli. Jedna část týmu obvykle potřebuje Studio, druhá View a vedoucí kvality často potřebuje rozumět oběma.
Typické rozdělení vypadá takto:
- Procesní inženýr: hlavně Studio, protože připravuje referenční prvky, scénáře inspekce a práci s CAD.
- Kvalitář pro první kus: často obojí, protože ladí metodiku ve Studiu a ověřuje proveditelnost ve View.
- Operátor výroby nebo mezioperační kontrola: většinou View, protože potřebuje rychlý a opakovatelný postup na iPadu.
- Vedoucí kvality: obojí na rozhodovací úrovni, aby věděl, kde vznikají data, reporty a změny projektu.
- Dodavatel nebo externí výrobce dílů: obvykle View, pokud dostává připravený inspekční projekt od zákazníka.
Tady je dobré hlídat jednu praktickou věc. Když operátor dostane View bez dobře připraveného projektu, nebude výsledkem vyšší rychlost, ale více improvizace. A improvizace je přesně to, čemu se má digitální inspekce výroby vyhnout.
Jak připravit inspekci v TWYN Studio krok za krokem?
Správná příprava v TWYN Studio začíná CAD modelem a končí ověřeným scénářem pro iPad. Pokud tento krok odbydete, mobilní kontrola bude narážet na tracking, viewpoints i reportování.
Nejlepší je postupovat v jasném sledu:
- Vyberte CAD a revizi: pracujte jen s aktuálním modelem, který odpovídá vyráběné verzi dílu.
- Určete referenční prvky: zvolte plochy, hrany nebo charakteristické oblasti, podle kterých se bude objekt registrovat.
- Vytvořte inspection points a viewpoints: automatické body urychlí přípravu, ruční kontrola ale ověří, že dávají smysl pro reálnou obsluhu.
- Ověřte scénář v mobilu: ještě před nasazením na linku proveďte test v TWYN View a zkontrolujte stabilitu trackingu.
Častá chyba je příliš detailní model bez ohledu na to, co je na dílu skutečně viditelné kamerou. Pokud kamera nevidí výrazné referenční znaky, nepomůže ani velmi přesný CAD. U pevných sestav nebo nepohyblivých objektů proto dává smysl myslet i na režimy typu Stationary Object, pokud jsou pro daný scénář vhodné.
U pilotního projektu se vyplatí začít jedním dílem s jasnou geometrií a čitelnými kontrolními body. První úspěšné nasazení bývá cennější než příliš široký start, který zamíchá dohromady problém CAD dat, trackingu i školení obsluhy.
Jak provést kontrolu dílu v TWYN View krok za krokem?
Kontrola v TWYN View má fungovat jako krátký provozní postup: načíst projekt, stabilně zaregistrovat díl, projít kontrolní body a uložit výstup. Čím méně rozhodování necháte na obsluze, tím lépe.
Krok 1 je načtení správného projektu a inicializace trackingu. Obsluha musí pracovat se stejnou revizí projektu, která vznikla ve Studiu. Pokud sledování hned na začátku „plave“, nemusí být problém v iPadu. Často jde o nevhodně zvolenou referenční oblast nebo nepříznivé světelné podmínky.
Krok 2 je průchod přes inspection viewpoints. Ty určují, odkud má operátor na díl mířit a jakou oblast má ověřit. Tady se projeví, jestli byl projekt připraven s ohledem na ergonomii. Dobře nastavený viewpoint zkrátí kontrolu i bez nutnosti vysvětlování.
Krok 3 je vyhodnocení a report. Novější verze View rozšiřují práci s report generation a s indikací kvality trackingu v živém panelu. To je užitečné hlavně tehdy, když potřebujete doložit, zda byla digitální inspekce provedena ve stabilních podmínkách, ne jen „nějak“.
Jak se v praxi pracuje s inspection viewpoints, trackingem a reporty?
Praktický přínos těchto funkcí je v opakovatelnosti. Čím lépe zvládnete viewpoints, tracking a reporty, tím blíž jste standardizované 3D kontrole kvality místo jednorázové vizuální kontroly.
Možnost upravit inspection viewpoints přímo během inspekce je cenná hlavně v pilotním provozu. První návrh viewpointů totiž často vychází z CAD logiky, ale skutečný operátor pracuje s jinou výškou, jiným přípravkem nebo jiným přístupem k dílu. Když se úprava uloží a použije při další relaci, zlepšuje se proces bez nutnosti vracet se po každé drobnosti k úplně novému projektu.
Tracking je druhá oblast, kterou firmy často podcení. Nejde jen o to, zda kamera „najde“ díl. Důležité je, zda jej drží stabilně při pohybu, změně úhlu a běžném tempu práce. A reporty? Ty mají smysl tehdy, když pomohou předat výsledek mezi výrobou, kvalitou a konstrukcí bez přepisování poznámek.
"Tech CAD Solution zdůrazňuje, že kvalitní AR kontrola nestojí jen na CAD overlayi, ale i na správně připravených viewpoints a opakovatelném reportu."
Kdy stačí jen TWYN View a kdy je nutné TWYN Studio?
Jen TWYN View dává smysl tehdy, když vám někdo připraví hotový projekt. V praxi, jak ukazuje i workflow Tech CAD Solution, je TWYN Studio nutné pokaždé, když měníte CAD, kontrolní body nebo způsob registrace dílu.
Samotné View může stačit ve třech situacích. Za prvé, máte centrální tým, který připravuje inspekce pro více linek. Za druhé, kontrolujete stále stejný díl nebo malou rodinu dílů bez častých revizí. Za třetí, jste dodavatel, který dostává připravený projekt a má jej jen spolehlivě vykonat.
Studio je nutné tehdy, když se mění výrobek, kontrolní takt nebo způsob uchycení dílu. Stejně tak ve chvíli, kdy chcete zavést digitální dvojče ve výrobě jako řízený proces, ne jen jednorázovou pomůcku. Častý omyl je myslet si, že více iPadů nahradí kvalitní přípravu. Nenahradí. Jen rozšíříte stejný problém do více stanovišť.
Pokud si nejste jistí, položte si dvě otázky. Kdo ve firmě rozhoduje o podobě inspekce? A jak často se tento návrh mění? Jestli odpověď zní „my a často“, potřebujete Studio. Jestli zní „jiný tým a jen výjimečně“, může vám pro běžný provoz stačit View.
Jak zavést TWYN do výroby krok za krokem bez zbytečných prostojů?
Nejrychlejší cesta je pilotní nasazení na jednom dílu, jedné buňce a s jedním jasným cílem. U AR kontroly kvality se vyplácí postupovat úzce, měřit přínos a teprve pak rozšiřovat.
Dobrá zaváděcí praxe vypadá obvykle takto:
- Vyberte pilotní díl: ideálně díl s častou opakovanou kontrolou a s jasně čitelnou geometrií.
- Oddělte role: určete, kdo připravuje projekt ve Studiu a kdo jej vykonává ve View.
- Ověřte podmínky pracoviště: světlo, přístup k dílu, stabilita uchycení a konzistence revizí.
- Nastavte výstup kontroly: rozhodněte, co musí obsahovat report a komu slouží.
- Rozšiřujte podle variant dílů: až když funguje jeden scénář, přidejte další díly nebo stanoviště.
Pro firmy, které už dnes řeší 3D inspekci ve výrobě, rozměrovou kontrolu dílů nebo porovnání as built vs as designed, je TWYN zajímavý právě tím, že spojuje CAD kontext s mobilní exekucí. Pokud tento princip nastavíte správně, dostanete z AR kontroly víc než jen efektní vizualizaci. Získáte opakovatelný digitální postup, který lze škálovat napříč výrobou.
