Ve výrobě se dlouho počítalo s tím, že kvalitní kontrola znamená zkušené oko, papírový výkres, metr, šablonu a hodně soustředění. U jednoduchých dílů to často stačí. U svařovaných konstrukcí ale tento přístup naráží na limity. Sestavy bývají rozměrné, členité, mají mnoho svarů, přípravků, otvorů, výztuh a navazujících dílů. Každá chyba přitom může být drahá, ať už jde o špatnou polohu prvku, chybějící součást nebo odchylku proti 3D modelu.

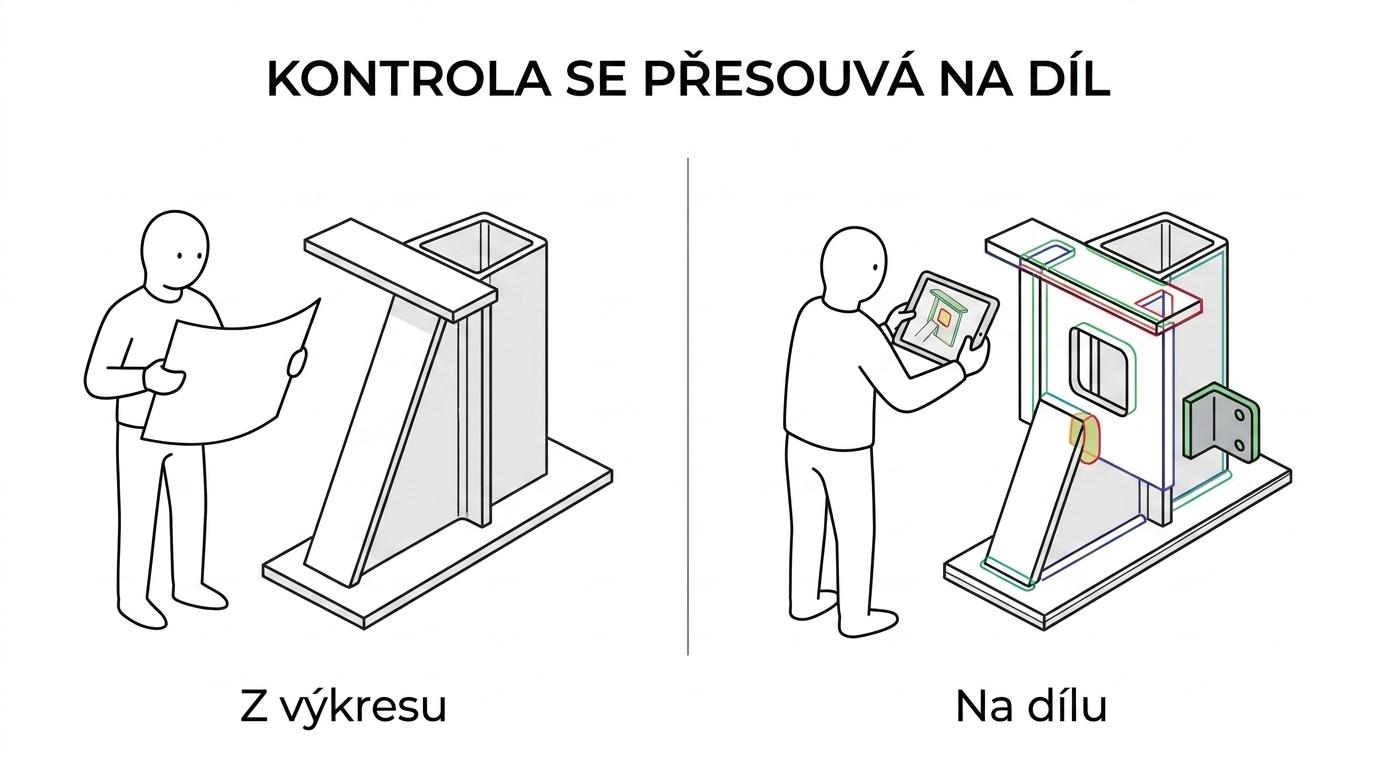

Právě tady začíná být rozšířená realita velmi zajímavým nástrojem. Umožní promítnout digitální data přímo na fyzický výrobek a dát inspektorovi informaci přesně tam, kde ji potřebuje vidět. Místo neustálého přepínání mezi monitorem, výkresem a skutečným dílem se kontrola přesouvá přímo do prostoru výroby.
Rozšířená realita v kontrole kvality výroby
Rozšířená realita, zkráceně AR, v průmyslu neznamená efektní vizualizaci pro prezentaci zákazníkovi. Jejím smyslem je přesné překrytí digitálního modelu a skutečného výrobku tak, aby bylo možné rychleji odhalit neshody. Inspektor vidí na displeji tabletu nebo jiného zařízení, kde má být hrana, otvor, svar, výztuha nebo celá podsestava. Pokud realita neodpovídá CAD datům, rozdíl je viditelný okamžitě.
To je zásadní změna proti běžné vizuální kontrole. Klasický postup je založený na mentálním porovnávání více zdrojů informací. AR část této námahy odstraňuje. V praxi to vede k rychlejšímu rozhodování, menšímu riziku přehlédnutí a čitelnější dokumentaci výsledku.
Studie publikovaná v roce 2023 v časopise Computers in Industry sledovala využití AR při průmyslové kontrole kvality v experimentu s 35 účastníky. Systém zobrazoval vady přímo na výrobku přes head-mounted display. Autoři popsali lepší výkon při plnění úloh a nižší kognitivní zátěž oproti variantě bez navádění. To je přesně ten typ přínosu, který je ve výrobě cenný: méně hledání, méně nejistoty, více jistoty v rozhodnutí.
Kontrola svařovaných konstrukcí pomocí AR
Svařované konstrukce patří mezi oblasti, kde má AR mimořádně dobré předpoklady. Důvod je prostý. Tolerance, deformace po svařování, návaznost více dílů a omezená přístupnost komplikují kontrolu víc než u jednoduchých obráběných součástí.
Velká část problémů u svařenců není jen v rozměru jednotlivého dílu, ale v poloze prvků vůči sobě. Otvor může mít správný průměr, ale je o několik milimetrů mimo. Výztuha může být přivařená správně, ale v nesprávném natočení. Konzola může chybět úplně. AR pomáhá tím, že ukáže očekávaný stav přímo na výrobku.
Významný je i lidský faktor. Ve studii zaměřené na vizuální inspekci svarových sestav účastníci hodnotili AR přístup pozitivně. Oceňovali hlavně okamžitou dostupnost relevantních dat přímo na objektu a nižší potřebu pracovat s tištěnou dokumentací. U svařenců je to velmi praktické, protože kontrolor často stojí u velkého dílu, pohybuje se kolem něj a potřebuje mít ruce i pozornost co nejvíc volné.
V takových situacích bývá přínos AR nejvýraznější:
- složité svařence s více podsestavami
- kusová a malosériová výroba
- první kus po změně konstrukce
- kontrola chybějících nebo špatně umístěných dílů
- přejímka před lakováním nebo expedicí
Jak funguje AR porovnání CAD modelu a skutečného dílu
Jádrem celého postupu je kvalitní 3D model a jeho správné usazení na fyzický výrobek. Systém vezme CAD data, rozpozná geometrii nebo referenční body na dílu a překryje digitální model se skutečností. Kontrolor pak nevidí jen samotný výrobek, ale i jeho „digitální stín“, který ukazuje správný stav.
Pokud je vše v pořádku, model sedí. Když ne, odchylka se ukáže v prostoru. To může být velmi názorné i pro výrobu samotnou. Místo slovního popisu, že konzola je posunutá doprava, vidí pracovník přímo místo a rozsah chyby. Komunikace mezi kontrolou kvality, výrobou a konstrukcí je pak kratší a přesnější.
U řešení Twyn, které je na českém trhu dostupné přes Techcad.cz, je tento princip dotažený do praktického provozu. Twyn pracuje s 3D CAD daty, porovnává je s výrobkem v reálném čase a vytváří digitální reporty z kontroly. Twyn Studio slouží pro přípravu inspekce a práci s daty, Twyn View umí proměnit tablet s iOS v mobilní kontrolní nástroj. To je zajímavé hlavně tam, kde firma nechce vázat kontrolu na jediné měřicí pracoviště.
Na webu Techcad.cz je tento přístup popsaný jako ověřování vlastností produktu v reálném čase a prakticky odkudkoli. Pro výrobu svařovaných konstrukcí to dává smysl. Kontrola se může odehrát přímo u svařovacího pracoviště, v montáži, před expedicí i při mezioperační kontrole.
Srovnání klasické kontroly a AR kontroly u svařenců
Rozdíl mezi tradičním a AR přístupem je dobře vidět v každodenní praxi.
[markdown] | Oblast kontroly | Klasický postup | AR kontrola s CAD překrytím | | --- | --- | --- | | Orientace v dokumentaci | výkres, monitor, papír | data přímo na dílu | | Hledání odchylky | mentální porovnávání | vizuální zvýraznění neshody | | Kontrola chybějících částí | často pomalejší | rychlá identifikace absence dílu | | Složitější sestavy | vyšší nároky na zkušenost | lepší přehled v prostoru | | Report z kontroly | ruční zápis, fotky | digitální záznam kontroly | | Mobilita | vázaná na dokumentaci a pracoviště | použití přímo ve výrobě | [/markdown]Tabulka neříká, že AR nahradí všechny ostatní metody. U rozměrově velmi náročných kontrol má stále své místo měření kalibrovanými přístroji, 3D skenování nebo CMM. AR ale výborně funguje jako rychlá a jasná vrstva mezi CAD modelem a fyzickou realitou.
Kde rozšířená realita přináší největší přínos ve výrobě
Přínos AR není stejný v každém provozu. Nejvíc se projeví tam, kde se opakovaně řeší vizuální neshody, záměny dílů, chybějící prvky nebo náročná orientace v sestavě. U svařovaných konstrukcí jde často o velmi konkrétní scénáře.
Typické případy vypadají takto:
- Kontrola polohy prvků: držáky, konzoly, výztuhy a přípravné body musí sedět vůči referenční geometrii
- Kontrola úplnosti sestavy: AR rychle odhalí, zda na konstrukci nechybí přivařený nebo montovaný díl
- Kontrola po konstrukční změně: nový stav lze porovnat s aktuálním CAD modelem bez složité práce s revizemi výkresů
- Kontrola před navazující operací: lakování, montáž nebo expedice neproběhnou na chybném základu
- Kontrola při kusové výrobě: i méně opakované zakázky dostanou jasný a opakovatelný postup kontroly
Zvlášť cenné je to u firem, kde spolupracuje více profesí. Konstruktér, technolog, mistr a pracovník kvality často používají stejná data, ale jiným způsobem. AR dokáže jejich pohled spojit. Co je v CAD modelu definované, to je na dílu vidět srozumitelně i pro člověka, který netráví celý den v konstrukčním softwaru.
Data, interoperabilita a vazba na CAD systémy
Aby AR kontrola fungovala spolehlivě, musí mít pevný základ v datech. Nestačí mít jen hezký 3D model. Důležitá je správná struktura sestavy, aktuální revize, jednoznačné reference a čitelné návaznosti mezi konstrukčními a inspekčními daty.
Tady se dostává do hry širší téma interoperability. Publikace NIST věnovaná modelovým návrhovým a inspekčním datům v AR upozorňuje na význam standardizace, interoperability a Quality Information Framework. Pro firmy to znamená jediné: čím čistší a lépe spravovaná data, tím vyšší užitek z AR kontroly.
Na to navazuje i praxe kolem 3D CAD nástrojů, PDM a správy změn. Pokud firma používá ZW3D nebo jiné moderní CAD prostředí a má rozumně zvládnuté revize modelů, nasazení AR je snazší. Na Techcad.cz i 4-cad.cz je dobře vidět, jak velkou hodnotu má návaznost mezi konstrukcí, přípravou výroby a samotnou výrobou. Kontrola kvality do této návaznosti přirozeně patří.
Je dobré mít pod kontrolou hlavně tyto oblasti:
- Aktuálnost CAD dat: kontrola musí vycházet z poslední schválené revize
- Jednotné referenční body: bez nich je překrytí modelu a dílu méně spolehlivé
- Správa změn: úprava konstrukce se musí rychle promítnout i do kontrolního postupu
- Digitální reporty: výsledek inspekce má být snadno dohledatelný a sdílitelný
Jak zavést AR kontrolu kvality u svařovaných konstrukcí
Nasazení AR bývá nejúspěšnější tehdy, když nezačne velkým projektem pro celou firmu, ale jedním dobře zvoleným pilotem. Ideální je vzít výrobek, kde se opakují neshody nebo kde kontrola trvá příliš dlouho. Svařovaná sestava s více prvky je pro ověření vhodná skoro vždy.
Pilot by měl mít jasný cíl. Někde půjde o zkrácení času kontroly, jinde o snížení počtu přehlédnutých vad nebo o rychlejší zaškolení nového pracovníka. Bez cíle je těžké vyhodnotit, jestli má AR skutečný přínos.
Osvědčený postup bývá poměrně přímočarý:
- vybrat vhodný typ dílu nebo sestavy
- připravit kvalitní 3D data a správnou revizi
- nastavit kontrolní scénář v nástroji typu Twyn Studio
- provést zkušební kontrolu přímo ve výrobě
- porovnat čas, přesnost a použitelnost proti stávajícímu postupu
Teprve po pilotu dává smysl řešit širší rozšíření, propojení s reporty kvality, návaznost na interní směrnice a školení dalších pracovníků.
Na co si dát pozor při používání AR ve výrobní kontrole
AR není kouzelná vrstva, která sama vyřeší nekvalitní proces. Když jsou špatně připravená data, nepřesná reference nebo nejasný kontrolní postup, problém se jen přesune do jiného rozhraní. Proto je dobré myslet na několik praktických omezení.
Přesnost překrytí závisí na geometrii dílu, světelných podmínkách, stabilitě zařízení i způsobu zarovnání modelu. U velkých svařenců je proto vhodné rozlišovat, kdy AR slouží jako rychlá vizuální kontrola a kdy je potřeba navázat přesným měřením. Tyto dva přístupy si nekonkurují. Naopak se dobře doplňují.
Důležitá je i ergonomie. Pokud je zařízení těžkopádné nebo postup příliš složitý, pracovníci se vrátí k papíru. V tom má výhodu řešení postavené na tabletech, protože je srozumitelné a rychle přijatelné i pro týmy, které s AR teprve začínají.
U svařovaných konstrukcí se také vyplatí hlídat stav povrchu, lesk, nečistoty a přístupnost kontrolovaných míst. Když je část sestavy schovaná za jiným prvkem, AR ji sice umí ukázat, ale fyzická kontrola může být i tak omezená. Kontrolní metodika proto musí odpovídat realitě konkrétní výroby.
Rozšířená realita dnes dává kontrole kvality nový rozměr hlavně tam, kde je potřeba rychle spojit digitální návrh a fyzický výrobek. U svařovaných konstrukcí je tento přínos mimořádně dobře viditelný. Inspektor nepracuje jen s dokumentací, ale přímo s dílem a jeho digitálním modelem v jednom pohledu. To zkracuje cestu od zjištění problému k jeho opravě a pomáhá budovat výrobu, která je rychlá, přesná a datově opřená o skutečný stav produktu.
