Kontrola výroby se v mnoha provozech stále opírá o papírové výkresy, zvýrazňovače, poznámky na okraji a zkušenost konkrétního pracovníka. Tento postup funguje, jenže s rostoucí složitostí dílů, častějšími změnami konstrukce a tlakem na dohledatelnost začíná být pomalý a náchylný k chybám.
Právě tady přichází rozšířená realita ve výrobě s velmi praktickým přínosem. Místo hledání kót v 2D dokumentaci vidí kontrolor na tabletu přímo překryv 3D modelu na skutečném dílu. To, co dříve vyžadovalo dlouhé porovnávání výkresu a výrobku, je najednou čitelné v jednom záběru.
Nejde o efektní demonstraci technologie. Jde o změnu pracovního postupu, která dává smysl hlavně v manuální kontrole kvality.
Proč rozšířená realita zrychluje kontrolu kvality ve výrobě

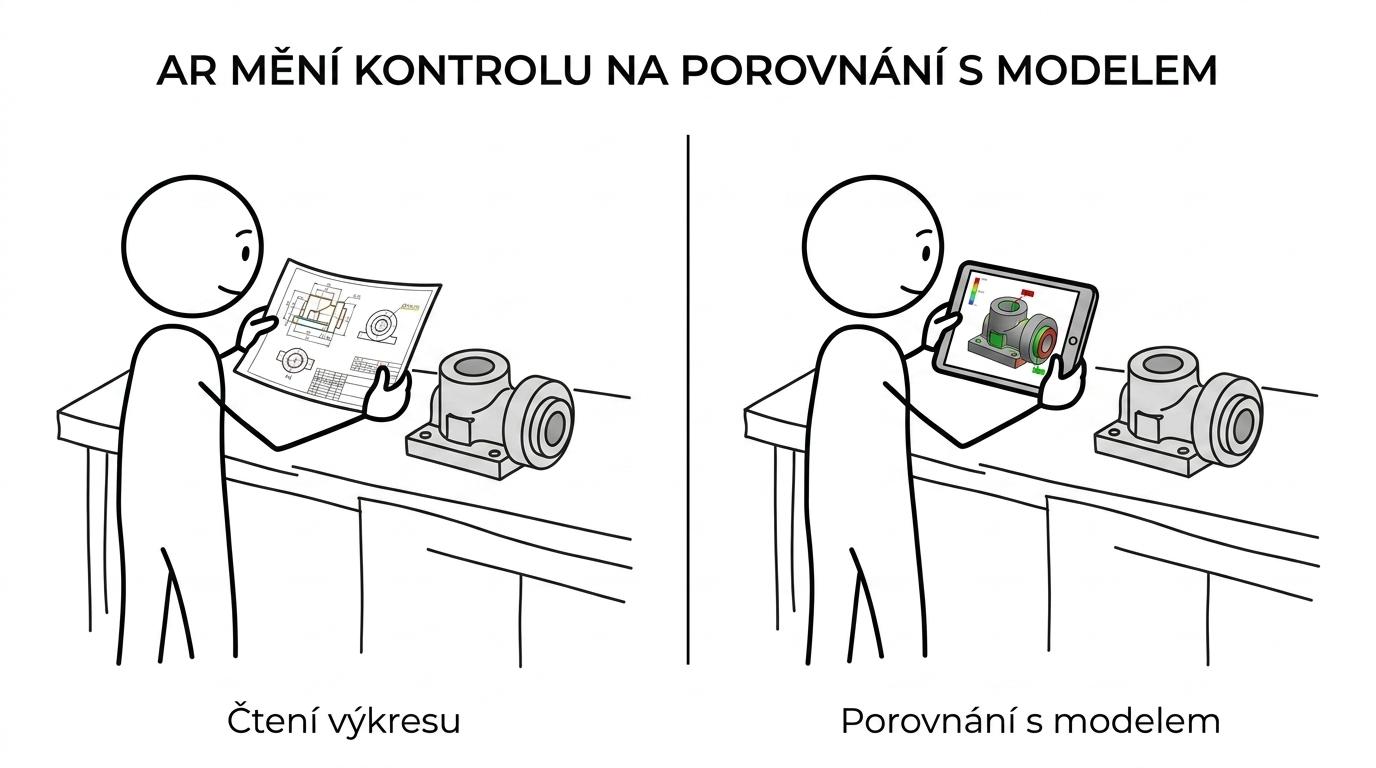

Klasická výstupní kontrola nebo mezioperační inspekce často stojí na přepínání mezi realitou a dokumentací. Kontrolor se dívá na díl, pak na výkres, pak znovu na díl. U jednodušších součástí je to zvládnutelné, u složitějších svařenců, plastových dílů nebo sestav s více variantami už rychle roste riziko přehlédnutí.
Rozšířená realita tento problém řeší přímo. Kamera tabletu snímá fyzický výrobek a software na obrazovku promítne odpovídající 3D data. V ideálním případě je digitální model přesně zarovnaný s reálným dílem, takže odchylky jsou viditelné okamžitě. Kontrola se pak mění z interpretace výkresu na vizuální porovnání reality s digitálním návrhem.
Podobný směr potvrzují i odborné zdroje. NIST popisuje využití STEP a inspekčních dat v rozšířené realitě jako přínosné pro rychlejší a přesnější umístění dílů při kontrole. V praxi to znamená méně hledání, méně nejistoty a lepší kontext pro rozhodnutí pass/fail.
Právě tady papír přestává stačit.
Největší posun je vidět tam, kde se kontroluje často, opakovaně a pod časovým tlakem. Pokud pracovník dostane na displeji jednoznačný vizuální návod, ubývá prostor pro různé interpretace téhož výkresu. To je cenné nejen pro zkušené inspektory, ale i pro zaučování nových lidí.
Po několika pilotních nasazeních v oboru se stále častěji ukazuje stejný vzorec: čím složitější díl a čím více variant, tím větší přínos má 3D překryv oproti papíru.
Srovnání papírové kontroly a AR kontroly ve výrobě
Rozdíl mezi oběma přístupy je dobře vidět na konkrétních krocích běžné inspekce.
[markdown] | Oblast kontroly | Papírové výkresy a 2D podklady | AR kontrola s 3D modelem | | --- | --- | --- | | Zdroj informací | Výkres, poznámky, revizní list | 3D CAD/STEP data přímo na dílu | | Orientace na výrobku | Ruční hledání prvků a referencí | Přímé vizuální zarovnání modelu | | Práce s revizemi | Riziko zastaralých podkladů | Jednotný digitální postup | | Rychlost kontroly | Závislá na zkušenosti pracovníka | Kratší rozhodování u opakovaných úloh | | Dokumentace výsledků | Ruční zápis, fotografie bokem | Digitální záznam, foto, export reportu | | Zaškolení nových lidí | Delší čtení výkresů | Intuitivnější práce s vizuálním vedením | [/markdown]Tabulka samozřejmě neznamená, že papírová dokumentace z provozů zmizí ze dne na den. U řady firem bude ještě dlouho fungovat vedle sebe s digitálními nástroji. Rozdíl je v tom, že rozšířená realita umí převzít ty kontroly, kde 2D podklady spíše brzdí než pomáhají.
Jak funguje kontrola výroby pomocí 3D modelu a tabletu
Z pohledu uživatele je celý princip překvapivě přímočarý. Kontrolor vezme tablet, otevře připravenou inspekci a namíří kameru na díl. Systém rozpozná objekt, určí jeho polohu a zobrazí přesně zarovnaný 3D model. Na displeji jsou pak vidět místa, která mají být zkontrolována, případně odchylky mezi očekávaným a skutečným stavem.
Technicky za tím stojí kombinace CAD dat, počítačového vidění a průběžného sledování polohy objektu. Právě tato automatická registrace je zásadní. Pokud by bylo nutné vše ručně nastavovat, přínos by rychle klesal. Podle informací na Techcad.cz se v řešení Twyn využívá automatická registrace objektů a přesně zarovnané vizuální rozšíření, které dovoluje porovnávat vyráběné produkty s jejich digitálními návrhy v CADu.
V praxi se tím z tabletu stává mobilní inspekční nástroj, ne jen prohlížeč modelů.
Takový postup je vhodný hlavně pro manuální kontroly, kde člověk rozhoduje podle vizuální shody, polohy prvků, správnosti montáže nebo úplnosti sestavy. Nejde tedy jen o geometrii v úzkém slova smyslu, ale i o ověření, zda je výrobek ve správném stavu před dalším krokem výroby nebo před expedicí.
Typické úlohy, kde AR kontrola dává rychlý smysl, bývají tyto:
- poloha otvorů a výřezů
- osazení komponent
- kontrola svařenců
- ověření montážního stavu
- end-of-line inspection
Jaká data potřebuje rozšířená realita ve výrobě
Rozšířená realita nestojí na obrázcích, ale na technických datech. Základ tvoří 3D CAD model, často doplněný o STEP výměnný formát, PMI informace a někdy i QIF data pro inspekci. Čím lépe jsou data strukturovaná, tím přesněji a čitelněji lze připravit kontrolní scénář.
NIST se tomuto tématu věnuje dlouhodobě a ukazuje, že převod standardizovaných návrhových a inspekčních dat do AR scény je možný bez ztráty kontextu. To je důležité hlavně pro firmy, které chtějí stavět kontrolu na model-based přístupu místo ručního přepisování informací z různých podkladů.
STEP, PMI a QIF v digitální inspekci
STEP je dnes běžný most mezi konstrukcí a dalšími systémy. PMI nese výrobní a toleranční informace přímo u modelu. QIF je cenný tam, kde se řeší inspekční data a návaznost na metrologii. Když jsou tato data připravená správně, AR kontrola nemusí být izolovaný nástroj. Může být součástí širšího digitálního toku od návrhu až po kontrolu.
Tady se dobře ukazuje i význam kvalitního CAD základu. Pokud firma vytváří 3D modely v systému, který je dlouhodobě použitelný pro konstrukci i výrobu, zjednodušuje si i další krok směrem ke kontrole. U řešení ZW3D na 4-cad.cz je právě návaznost konstrukce na výrobu jedním z praktických argumentů. Pro AR kontrolu je totiž podstatné, aby 3D model nebyl jen hezkou vizualizací, ale spolehlivým zdrojem dat.
Jinými slovy: kvalita kontroly často začíná kvalitou modelu.
Workflow Twyn Studio a Twyn View pro kontrolu kvality
Z firemních podkladů Tech CAD vyplývá poměrně jasný pracovní postup. Twyn Studio slouží k přípravě inspekce na základě CAD dat, Twyn View pak spouští kontrolu na iPadu nebo jiném podporovaném zařízení se systémem iOS. Tím se odděluje příprava od samotného provozu na dílně, což je praktické a dobře škálovatelné.
Takový model sedí výrobním firmám, které chtějí mít kontrolní postup spravovaný centrálně, ale prováděný přímo u linky nebo na výstupu výroby.
- Import dat: do Twyn Studio se načtou 3D CAD nebo CAD dat podklady kontrolovaného dílu.
- Příprava inspekce: definují se kontrolní body, vizuální překryvy a logika postupu.
- Distribuce na zařízení: hotová inspekce se přenese do Twyn View na tablet.
- Automatická registrace objektu: kamera rozpozná díl a systém zarovná digitální model s realitou bez značek.
- Vyhodnocení kontroly: pracovník porovná díl s modelem, doplní pass/fail, fotografie a poznámky.
- Export reportu: výsledky lze podle podkladů Tech CAD ukládat a exportovat třeba do PDF nebo CSV.
Výhodou tohoto workflow je i to, že kontrolní postup lze upravovat bez zásahu do samotné výroby. Pokud dojde ke změně konstrukce nebo revize dílu, upraví se digitální inspekce a nová verze je připravená pro další směnu. Právě to bývá slabé místo papírových podkladů, které se v provozu snadno promíchají.
Kde má rozšířená realita ve výrobě největší přínos
Ne každá kontrola potřebuje AR. A ne každá inspekce se bez ní neobejde. Největší efekt mívá rozšířená realita tam, kde je nutné rychle porovnat fyzický výrobek s 3D návrhem a současně pořídit jednoznačný digitální záznam.
Typicky jde o kusovou a malosériovou výrobu, svařence, větší plastové díly, přípravky, sestavy s více variantami nebo předsériové ověřování. Velmi dobře funguje i na konci linky, kde je potřeba potvrdit správný stav výrobku před expedicí. V těchto situacích je vizuální vedení přes 3D model výrazně přehlednější než čtení papírového výkresu.
Dobrý přínos bývá i při kontrole prvního kusu po změně nástroje, po přenastavení linky nebo po konstrukční revizi. Když pracovník vidí správný stav přímo na výrobku, odpadá část nejistoty, která vzniká při převodu změny z CADu do reality.
Rozšířená realita ale není náhradou za všechnu metrologii.
Kdy AR kontrolu doplnit klasickým měřením
Pokud se řeší velmi těsné tolerance, certifikovaná měření nebo povinnost přesně doložit hodnoty na úrovni, kterou manuální vizuální kontrola nedá, zůstává klasická metrologie nezastupitelná. AR je v takovém případě výborný předstupeň nebo doplněk. Pomůže rychle odhalit zjevné neshody, zkrátí počet zbytečných měření a zlepší orientaci na dílu.
Tento kombinovaný přístup bývá ve výrobě velmi silný: rychlá vizuální kontrola přes AR a tam, kde je potřeba, navazující přesné měření.
Co přináší přechod z papírových výkresů na AR kontrolu
Přechod na rozšířenou realitu nebývá jen výměna média. Mění se způsob, jakým firma předává kontrolní instrukce, jak dokumentuje výsledek a jak pracuje s revizemi. PTC ve svých materiálech zmiňuje i automatickou dokumentaci s časovými značkami a obrazovou zpětnou vazbou, což je přesně oblast, kde digitální inspekce přináší okamžitou hodnotu.
Ve chvíli, kdy je kontrola svázaná s 3D modelem a digitálním reportem, je jednodušší dohledat, kdo kontrolu provedl, co vyhodnotil a v jakém stavu byl výrobek. To je užitečné pro interní kvalitu, pro zákaznické reklamace i pro komunikaci mezi konstrukcí, výrobou a kontrolou.
Nejčastěji firmy oceňují tyto přínosy:
- Rychlost kontroly: méně času stráveného hledáním prvků ve výkresu
- Nižší chybovost: menší prostor pro špatnou interpretaci 2D dokumentace
- Lepší zaškolení: noví pracovníci se snáz orientují podle 3D překryvu
- Digitální dokumentace: fotografie, poznámky a reporty v jednom toku
- Práce s revizemi: aktuální inspekční postup bez obíhání papírů
Tato změna bývá dobře vidět i kulturně. Kontrola přestává být izolovaný krok na konci procesu a stává se čitelnou součástí digitální výroby.
Jak začít s pilotním projektem AR kontroly ve výrobě
Nejrozumnější start není velký projekt přes celý závod, ale úzce vybraný pilot. Ideální je díl nebo sestava, kde už dnes vzniká vysoká zátěž při manuální kontrole, kde jsou k dispozici kvalitní 3D podklady a kde se opakují podobné neshody. Právě tam jde přínos vyhodnotit velmi rychle.
Dobré je také předem určit, co se má sledovat. Někde to bude čas na jednu kontrolu, jinde počet zachycených neshod, počet dohledatelných reportů nebo rychlost zaučení nového pracovníka. Bez těchto ukazatelů se přínos posuzuje jen pocitově.
Pokud firma už používá 3D CAD a řeší návaznost dat do výroby, má výborný základ. U systémů typu ZW3D je výhodou, že model nevzniká jen pro konstrukci, ale může dál sloužit jako referenční zdroj pro CAM, změnové řízení i kontrolu. Na Techcad.cz jsou k tomu dostupné informace o řešení kontroly kvality s rozšířenou realitou a na 4-cad.cz zase dává smysl sledovat návaznost CAD dat a širší digitální tok.
Nejlepší pilot bývá malý, přesně měřitelný a postavený na jednom jasném cíli: aby kontrolor místo papíru pracoval s 3D modelem přímo na dílu. V ten moment se rozšířená realita přestává tvářit jako novinka a začne fungovat jako běžný výrobní nástroj.
