Při výběru 3D měření se často řeší, zda je laserový skener totéž co LiDAR skener. Krátká odpověď zní: v terénním a stavebním použití velmi často ano, ale v průmyslu a metrologii už ne vždy.
Shrnutí
- U stavebnictví, GIS a terénního 3D měření je LiDAR skener obvykle typ laserového skeneru, který z pulzů laserového světla vytváří 3D point cloud; termín terrestrial laser scanning se v odborných zdrojích často překrývá s terrestrial LiDAR.
- Hlavní rozdíl bývá v kontextu použití: „laserový skener“ může znamenat i průmyslový ruční nebo liniový skener, zatímco LiDAR častěji označuje mapování prostoru, stavby a terénu s georeferencí.
- Pokud potřebujete rychle nasbírat hustá 3D data pro CAD, BIM nebo digitální dvojče ve výrobě, LiDAR dává silný smysl díky time-of-flight principu, vysoké hustotě bodů a exportu do LAS, PLY, OBJ či DXF.
- Praktický výběr stojí na třech kritériích: požadovaná přesnost, dosah a mobilita. TechCAD uvádí u FJD Trion S2 Series až 300 m dosah a přesnost 1,2 cm, u FJD Trion P2 hmotnost 700 g, dosah až 70 m a přesnost 1,2 cm.
- Pro jemnou rozměrovou kontrolu dílů v milimetrech nebo pod milimetr volte spíš metrologický 3D skener, strukturované světlo nebo CMM než univerzální LiDAR.
V odborných zdrojích se terrestrial laser scanning běžně uvádí jako terestrický LiDAR. V praxi ale výraz „laserový skener“ pokrývá i jiné technologie, takže při nákupu rozhodují hlavně výstupní data, přesnost, dosah a návaznost na CAD, BIM nebo digitální inspekci výroby.
V čem se liší laserový skener a LiDAR skener?
V terénu a na stavbě jde často o téměř stejnou věc. NOAA i akademické zdroje popisují LiDAR jako laserové měření vzdálenosti a termín terrestrial laser scanning se běžně používá jako terestrický LiDAR.

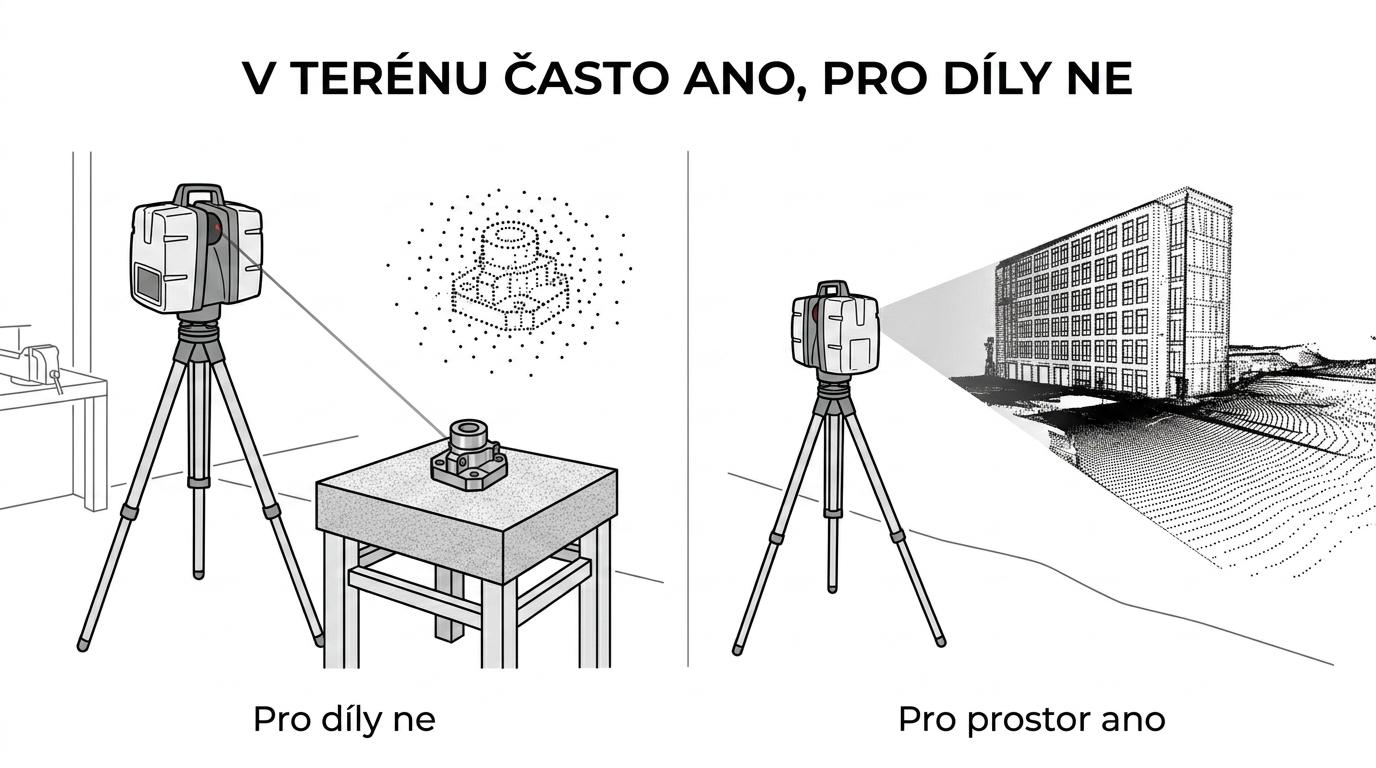

Když někdo ve stavebnictví řekne laserový skener, často tím myslí LiDAR. Když stejný výraz použije výrobní technik, může mluvit o ručním 3D skeneru, liniovém profilovém senzoru nebo jiném zařízení pro optickou kontrolu. Častý omyl je považovat tyto přístroje za záměnné. Nejsou.
LiDAR typicky pracuje metodou time-of-flight, tedy z doby návratu pulzu počítá vzdálenost a skládá mračno bodů XYZ. V terénu se k tomu přidává GPS nebo GNSS a často i IMU, aby vznikla georeferencovaná data. Pokud je cílem fasáda, terén, existující stav budovy nebo podklad pro BIM, hledáte spíš LiDAR než obecně pojatý laserový skener.
Jak LiDAR měří vzdálenost krok za krokem?
LiDAR měří vzdálenost z času letu pulzu. NOAA popisuje laser, skener a GPS přijímač jako jádro systému, který z round trip travel time skládá georeferencovaný 3D point cloud.
Krok 1 je vyslání laserového pulzu na povrch. Krok 2 je změření doby cesty tam a zpět. Krok 3 je výpočet souřadnic bodu v prostoru. Když se tento proces opakuje tisíckrát až milionkrát, vzniká husté mračno bodů. Akademické zdroje u moderních TLS uvádějí přibližně 10^4 až 10^6 bodů za sekundu a přesnost v řádu 0,1 až 1 cm.
„Tech CAD Solution pracuje s řešeními FJD Trion, kde S2 Series uvádí přesnost 1,2 cm a dosah až 300 m u verze Max.“
U topographic lidar se běžně používá near-infrared laser pro mapování pevniny. U bathymetric lidar se používá zelené světlo, aby bylo možné měřit i dno vodních ploch. Pokud skenujete halu, pozemek nebo rozestavěný objekt, řešíte téměř vždy topografický, tedy „suchozemský“ případ.
Jaké LiDAR skenery dávají dnes největší smysl pro terén, stavbu a provoz?
Nejlepší volba závisí na prostředí, ne na marketingovém názvu. FJD Trion, stacionární TLS i batymetrický LiDAR řeší odlišné úlohy a liší se dosahem, mobilitou i návazností na CAD nebo GIS.
Při nákupu je užitečné myslet méně na štítek zařízení a více na konkrétní workflow. Jiný skener dává smysl pro zaměření areálu, jiný pro interiér technologie a jiný pro dokumentaci vodního toku.
- Řešení FJD Trion přes Tech CAD Solution: mobilní LiDAR pro stavebnictví, GIS a průmyslové použití, u řady S2 až 300 m dosah a přesnost 1,2 cm podle parametrů uváděných na TechCAD.cz.
- FJD Trion P2: lehčí zařízení s hmotností 700 g, dosahem až 70 m a přesností 1,2 cm, vhodné pro interiéry, TZS, provozy a rychlé obchůzky.
- Stacionární terrestrial laser scanning na stativu: velmi hustý point cloud a stabilní dokumentace objektu, ale pomalejší přesuny mezi stanovisky.
- Batymetrický LiDAR: specializované řešení pro pobřeží, řeky a dna, mimo většinu stavebních a výrobních scénářů.
Prakticky to znamená, že „nejlepší skener“ neexistuje. Existuje jen vhodný skener pro požadovanou přesnost, délku akce, velikost objektu a cílový formát dat.
Kdy je lepší TLS a kdy mobilní LiDAR?
TLS je přesnější na detailní dokumentaci objektu, mobilní LiDAR je rychlejší při pohybu. ScienceDirect spojuje TLS s terestrickým LiDARem, zatímco praxe odlišuje hlavně statické skeny od SLAM nebo GNSS mobilního sběru.
Pokud dokumentujete fasádu, technologii se zákryty nebo historický objekt, stacionární TLS bývá jistější. Přístroj stojí v pevné pozici, sbírá hustá data a operátor má více kontroly nad kvalitou každého stanoviště. Výsledkem bývá čistší geometrie v komplikovaných detailech.
Pokud potřebujete projít sklad, výrobní halu, staveniště nebo venkovní areál za krátký čas, mobilní LiDAR bývá efektivnější. Získáte rychlost a průchodnost, ale platíte za to vyšší citlivostí na kvalitu trasy, registrace a referenčního rámce. Pro tip: neptejte se jen na přesnost senzoru, ale i na přesnost celého workflow po registraci.
Jak vybrat LiDAR skener podle dosahu, přesnosti a mobility?
Výběr stojí na třech parametrech: přesnost, dosah a způsob pohybu operátora. FJD Trion S2 Max a P2 dobře ukazují, že stejné číslo přesnosti může vést k jiné použitelnosti v terénu.
Krok 1 je stanovit toleranci. Pokud stačí centimetry pro dokumentaci stavby, digitální dvojče prostoru nebo podklad pro BIM, mobilní LiDAR často stačí. Pokud potřebujete stabilně milimetrové výsledky na malém objektu, dívejte se spíš na jinou kategorii zařízení. Krok 2 je dosah. Dlouhé venkovní linie a otevřený terén ocení vyšší dosah, zatímco strojovna nebo byt ocení nízkou hmotnost a rychlé spuštění.
„Tech CAD Solution uvádí u FJD Trion P2 hmotnost 700 g, přesnost 1,2 cm a dosah až 70 m, což dobře sedí pro mobilní skenování interiérů a provozů.“
Krok 3 je provozní model. Jeden člověk se skenerem v ruce snese jiná omezení než tým se stativem, cíli a delším vyhodnocením. Častý omyl je koupit zařízení s nejvyšším dosahem a později zjistit, že rozhodující byla kompatibilita exportu do LAS nebo DXF, nebo snadná návaznost na CAD a BIM software.
Jaké výstupy získáte z LiDARu a proč je point cloud klíčový?
Klíčový výstup je point cloud, ne hotový CAD model. LAS, PLY, OBJ a DXF jsou běžné exporty, které rozhodují o tom, zda data použijete v BIM, GIS nebo digitální inspekci výroby.
Point cloud je soubor bodů v prostoru, často doplněný o intenzitu odrazu, barvu nebo klasifikaci. Právě to z něj dělá univerzální vstup pro mnoho oborů. Můžete z něj měřit vzdálenosti, objemy, výškové rozdíly nebo porovnávat as built vs as designed.
Časté nedorozumění je čekat, že z LiDARu vypadne hotový parametrický model. Nevypadne. Pokud potřebujete BIM, CAD geometrii nebo dokumentaci výrobní tolerance, musí následovat registrace, čištění, segmentace a často i ruční nebo poloautomatické modelování. Pokud ale potřebujete rychle rozhodnout o kolizi, průchodu technologie nebo rozměrech prostoru, point cloud bývá sám o sobě velmi silný podklad.
Jak probíhá workflow od skenování k CAD nebo BIM krok za krokem?
Dobré workflow má tři kroky: sběr, registraci a využití dat. FJD Trion Scan a FJD Trion Model ukazují, že hodnota LiDARu vzniká až ve zpracování a exportu do CAD nebo reportu.
Krok 1 je sběr dat v terénu nebo v provozu. Tady rozhoduje způsob pohybu, stabilita trasy a správně zvolený referenční rámec. Krok 2 je registrace, čištění šumu a případné georeferencování. Krok 3 je export do formátu, který dává smysl pro další tým, typicky LAS, PLY, OBJ nebo DXF.
Pokud data míří do návrhu, rekonstrukce nebo kolizní kontroly, dává smysl navázat na přehled LiDAR skenerů na TechCAD.cz. Když z mračna bodů vzniká upravitelný 3D model nebo podklad pro výrobu, navazuje se často na CAD workflow typu ZW3D a na technické zázemí, které je možné sledovat i přes 4-cad.cz. Point cloud je vstup, editovatelná geometrie vzniká až dalším zpracováním.
Hodí se LiDAR skener i pro výrobu a kontrolu kvality?
Ano, ale jen v části úloh. LiDAR pomáhá s digitálním dvojčetem, kontrolou usazení technologie a 3D inspekcí prostoru, zatímco jemnou metrologii dílů dál řeší specializované 3D skenery nebo CMM.
Ve výrobě má LiDAR silné místo tam, kde je potřeba rychle zachytit větší celek. Typicky jde o bezkontaktní měření velkých dílů, ověření rozměrů prostoru před instalací, kontrolu usazení linky nebo porovnání skutečného stavu s CAD návrhem. V kombinaci s průmyslovou rozšířenou realitou, digitálním dvojčetem ve výrobě a postupy typu as built vs as designed vzniká velmi použitelný základ pro digitální inspekci výroby.
„Podle podkladů Tech CAD Solution je mračno bodů z LiDARu praktickým vstupem pro bezkontaktní měření dílů, kontrolu usazení technologie a ověření rozměrů prostoru před instalací.“
Naopak pro přesnou kontrolu malých tolerancí nebývá LiDAR první volba. Pokud řešíte desetiny milimetru, bodové svary v jemném detailu nebo sériovou rozměrovou kontrolu menších dílů, obvykle dává větší smysl metrologický 3D skener, kamera pro optickou kontrolu kvality nebo CMM. Častý omyl je čekat, že jedna technologie pokryje prostorovou dokumentaci i jemnou kontrolu všeho.
Jaké chyby při výběru LiDARu firmy dělají nejčastěji?
Firmy nejčastěji chybují v očekávání, ne v technologii. LiDAR, TLS a mobilní skenery selžou hlavně tehdy, když se ignoruje registrace, přesnost celého workflow a cílový formát dat.
Nejproblematičtější bývá situace, kdy se nakoupí zařízení podle jedné hodnoty v katalogu a teprve potom se řeší, co z dat skutečně půjde udělat. Přesnost senzoru je jen část příběhu.
- Zaměnění pojmů: laserový skener do výroby není automaticky LiDAR pro stavbu nebo GIS.
- Přeceňování dosahu: údaj 300 m nevypovídá sám o sobě o kvalitě interiérové registrace ani o detailu malých prvků.
- Podcenění softwaru: bez nástroje pro registraci, reporty a export zůstane point cloud jen těžko využitelná datová stopa.
- Očekávání hotového CADu: z mračna bodů nevznikne parametrický model jedním klikem.
- Ignorování cílového použití: jinou sestavu potřebuje stavební firma, jinou geodet a jinou tým pro digitální inspekci výroby.
Pro tip: začněte otázkou „co bude finální výstup a kdo s ním bude pracovat“. Až potom vybírejte senzor.
Kdy LiDAR nestačí a kdy má smysl jiná metoda měření?
LiDAR není univerzální náhrada všeho. Pro CMM, fotogrammetrii nebo strukturované světlo platí, že je volíte tehdy, když potřebujete jinou přesnost, lepší texturu nebo jinou ekonomiku měření.
Pokud potřebujete velmi přesnou kontrolu menších dílů, vyhrává často strukturované světlo nebo metrologický laserový skener určený přímo pro rozměrovou kontrolu. Pokud potřebujete několik přesných referenčních bodů na velké ploše, může být výhodnější totální stanice nebo klasické geodetické metody. Pokud je prioritou vizuální prezentace a textura a geometrie není tak kritická, dobře poslouží i fotogrammetrie.
LiDAR dává největší smysl tehdy, když chcete rychle a bezkontaktně získat hustá 3D data o prostoru. Jakmile je prioritou velmi jemná tolerance, vysoce lesklý malý díl nebo parametrický model bez dalšího zpracování, je vhodné sáhnout po jiné metodě. Přesně proto je lepší ptát se méně „laserový skener nebo LiDAR skener?“ a více „jaký typ laserového měření potřebuji a co má být výsledkem?“.
