Výběr CAD softwaru pro strojírenství dnes není jen otázkou modelování dílů. Ve chvíli, kdy konstrukce navazuje na CAM, simulace, dokumentaci, měření a kontrolu kvality, se z CAD systému stává páteř celého technického procesu.
Právě proto se vyplatí dívat se dál než na vzhled prostředí nebo seznam základních funkcí. Rozhodující bývá to, jak dobře si software poradí s 3D konstrukcí, výměnou dat, správou změn, práci se sestavami a předáním informací do výroby.
V praxi bývá nejlepší takový CAD software, který firmě nezpomalí práci mezi odděleními. Pokud se data ztrácejí při importu, rozpadá se PMI, mizí vazby v sestavách nebo je potřeba překreslovat geometrii pro CAM, problém není v modelu, ale ve volbě nástroje.
Jak určit požadavky na CAD software pro strojírenskou firmu
Než začne porovnávání konkrétních produktů, je potřeba si přesně popsat vlastní provoz. Jiný CAD potřebuje konstrukční kancelář, která navrhuje jednoúčelové stroje, jiný výrobce přípravků, jiný obráběčská firma a jiný podnik se sériovou výrobou a návazností na kontrolu kvality.
Velká část chybných rozhodnutí vzniká tím, že se vybírá podle obecných parametrů, ne podle skutečných úloh. Strojírenské firmy přitom často potřebují mnohem víc než jen 3D model dílu. Důležitá bývá práce se sestavami, kusovníky, konfiguracemi, výkresy, úpravami cizích dat i napojení na CNC výrobu.
Pomáhá, když si tým už na začátku sepíše, kde CAD software opravdu vydělává čas a kde naopak nesmí brzdit provoz.
- kusová a zakázková konstrukce
- velké sestavy a podsestavy
- plechové díly a svařence
- obrábění a CAM návaznost
- výkresová dokumentace
- revize cizích CAD dat
Dobrá otázka nezní „Který CAD je nejlepší?“, ale „Který CAD nejlépe odpovídá našemu výrobnímu toku?“.
Proč je pro CAD software ve strojírenství klíčová interoperabilita a STEP AP 242
Ve strojírenství dnes málokdo pracuje úplně izolovaně v jednom softwaru. Data putují mezi zákazníkem, konstrukcí, technologií, simulací, výrobou a inspekcí. A právě tady rozhoduje interoperabilita.
Podklady NIST dlouhodobě upozorňují, že nedostatečná interoperabilita vede k duplicitám, chybám při přenosu informací a k problémům mezi jednotlivými aplikacemi. To je přesně ten typ ztrát, který se v běžném provozu neukáže jako jedna velká chyba, ale jako desítky malých zdržení každý týden.

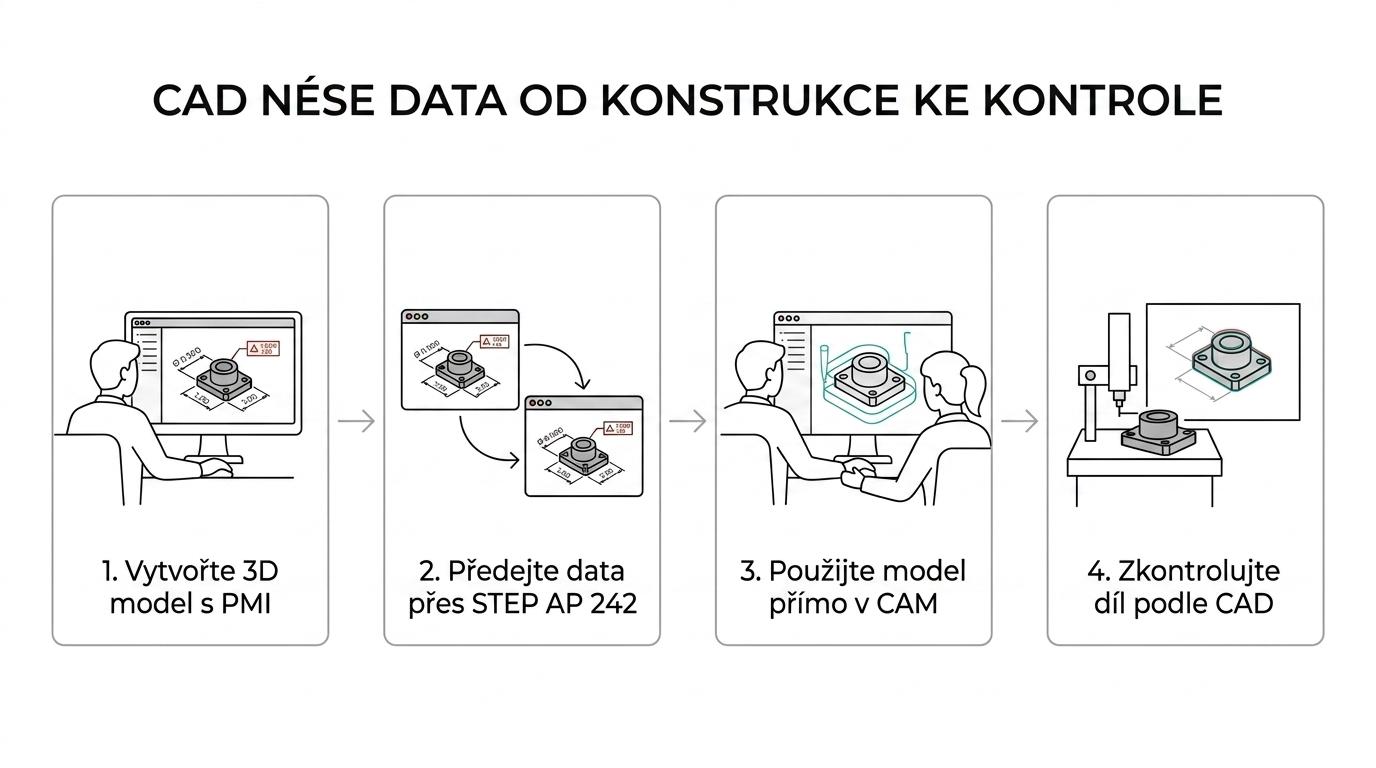

Pro strojírenskou praxi má mimořádný význam STEP AP 242. Tento standard slouží pro výměnu 3D modelů včetně informací pro výrobu a kontrolu. NIST i ISO u něj výslovně pracují s oblastí managed model-based 3D engineering, tedy s daty, která nejsou jen „tvarem“, ale nesou i výrobní význam. Do výměny patří díly, sestavy a také PMI, tedy product and manufacturing information. Právě PMI může obsahovat rozměry, tolerance, poznámky nebo informace důležité pro GD&T.
Při výběru CAD softwaru proto nestačí slyšet, že „umí STEP“. Rozdíl je v tom, co přesně se přenese, jak stabilně se data otevírají a co se s nimi dá dělat dál v CAM, CAE nebo kontrole kvality.
Při testu výměny dat se vyplatí projít konkrétní body:
- STEP AP 242: zda se korektně přenášejí díly, sestavy i výrobní informace
- PMI a GD&T: jestli se zachovají rozměry, tolerance a sémantika dat
- Sestavy: jak software zvládá vazby, pozice a opakované komponenty
- Import cizích CAD dat: zda je možné modely upravit bez složitého opravování
- Napojení na další software: jak snadno se data posílají do CAM, CAE a inspekce
Tady má smysl chtít reálnou ukázku na vlastních datech, ne jen marketingové demo.
Jak posoudit návaznost CAD na CAM, CAE a kontrolu kvality
Ve strojírenství se vyplácí hodnotit CAD jako součást širšího řetězce. Konstrukce, obrábění, výpočty a kontrola kvality dnes tvoří propojený celek. Čím méně převodů a ručních zásahů mezi nimi je, tím lépe.
Pokud firma obrábí vlastní díly, je velkou výhodou, když CAD přirozeně navazuje na CAM. Konstrukční změna se pak nepropadá do dalšího týdne práce, ale rychle se promítne do výrobního postupu. Podobně důležitá bývá návaznost na CAE, hlavně u pevnostních a funkčních ověření, kde konstrukce potřebuje rychle reagovat na výsledky výpočtů.
Zvláštní pozornost si zaslouží také vazba na kontrolu kvality. Moderní výroba se stále víc opírá o měření pomocí CAD, porovnání as built vs as designed, rozměrovou kontrolu dílů nebo 3D inspekci ve výrobě. Pokud CAD model není připravený k dalšímu využití, ztrácí část své hodnoty. To je důležité i pro firmy, které směřují k model-based výrobě, digitální dokumentaci nebo k oblastem jako digitální dvojče ve výrobě.
Na Techcad.cz je dobře vidět přístup, který spojuje CAD, CAM a řešení pro kontrolu kvality do jednoho pracovního rámce. Pro řadu firem je právě tahle návaznost zajímavější než samotný seznam modelovacích funkcí. Podobně může být užitečné sledovat i informace na 4-cad.cz, hlavně pokud firma řeší širší práci s 3D daty a jejich využitím v technické praxi.
Které funkce CAD softwaru mají pro strojírenskou praxi největší dopad
Mnoho firem při porovnávání CAD systémů uvízne u detailů, které jsou viditelné na první pohled, ale nemají největší dopad na výkon týmu. Důležitější bývá stabilita práce na dlouhých projektech, chování při změnách, rychlost regenerace modelů, kvalita výkresů a otevřenost dat.
Velkou roli hraje i to, jak si software poradí s kombinací vlastních a cizích modelů. Ve strojírenství se běžně pracuje s importovanými komponentami od dodavatelů, se zákaznickými podklady i s historickými daty z jiných CAD systémů. Tady se rozhoduje, jestli bude tým navrhovat plynule, nebo bude neustále opravovat geometrii.
[markdown] | Oblast hodnocení | Proč je důležitá | Co ověřit při testu | | --- | --- | --- | | 3D modelování dílů | každodenní rychlost konstrukce | parametrické úpravy, historie, práce s plochami | | Velké sestavy | stabilita celého projektu | načítání, konfigurace, přehlednost vazeb | | 2D výkresy | výroba stále potřebuje jasnou dokumentaci | automatické pohledy, kótování, revize | | Interoperabilita | přenos dat mezi systémy | STEP AP 242, import nativních formátů, PMI | | CAM návaznost | přímý dopad na výrobu | přenos modelu bez překreslování, změnové řízení | | CAE návaznost | rychlejší technické ověření návrhu | příprava modelu pro simulace | | Kvalita a inspekce | menší počet neshod ve výrobě | použití CAD dat pro měření a 3D kontrolu | [/markdown]Jestli firma plánuje i rozvoj směrem k optické kontrole kvality ve výrobě, automatické kontrole rozměrů nebo k řešením typu kontrola kvality rozšířená realita, měla by už při výběru CAD prověřit, jak čistá a použitelná data software vytváří. Bez kvalitního 3D modelu bývá i navazující digitální inspekce složitější.
Jak vyhodnotit migraci dat, školení a celkové náklady CAD softwaru
Pořizovací cena sama o sobě neříká skoro nic. Celkové náklady vznikají z kombinace licence, implementace, školení, migrace dat, podpory a času, za který se tým dostane na plný výkon.
Levnější software může být ve výsledku dražší, pokud nedokáže spolehlivě otevřít staré projekty nebo vyžaduje dlouhé obcházení běžných úkonů. Stejně tak dražší řešení nemusí přinést očekávaný přínos, když firma nevyužije většinu jeho možností.
Velmi praktická je otázka, jak rychle se nový CAD naučí běžný konstruktér, technolog nebo programátor CNC. V této části často rozhoduje kvalita zavedení a dostupnost školení v češtině. Uživatelé obvykle nechtějí další složitý systém, ale nástroj, který začne pomáhat co nejdřív.
Při vyhodnocení investice pomáhá rozdělit náklady do několika jasných oblastí:
- Licence: trvalá licence, síťová licence, přenositelnost a možnosti růstu
- Migrace dat: otevírání starých projektů, import cizích formátů, opětovné využití modelů
- Školení: délka zaučení, kvalita výuky, dostupnost lokální podpory
- Implementace: nastavení šablon, výkresů, knihoven a firemních standardů
- Provozní přínos: úspora času v konstrukci, CAM a změnovém řízení
Firmy často podcení, jak silně do výsledku mluví právě migrace dat. Pokud je v archivu několik tisíc modelů a sestav, schopnost software je otevřít a rozumně využít může mít větší hodnotu než desítky nových funkcí.
Kdy dává smysl ZW3D pro strojírenské firmy
Pro řadu strojírenských firem dává smysl hodnotit i platformy, které spojují více kroků práce do jednoho prostředí. Sem patří i ZW3D, které je na Techcad.cz popsané jako řešení pro CAD, CAM a CAE s návazností na celý vývojový proces.
Z pohledu výběru je zajímavé hlavně to, že ZW3D cílí na praktické propojení konstrukce a obrábění. Přínos může být výrazný u firem, které chtějí zkrátit cestu od 3D modelu k výrobě a přitom dál pracovat s daty z jiných systémů. Tech CAD Solution uvádí také import souborů z běžných průmyslových CAD systémů, což je důležité pro podniky s existujícím archivem nebo se smíšeným prostředím zákaznických dat.
Druhým silným bodem je rychlost adopce. Pokud je k dispozici školení, podpora a pomoc s implementací, firma se dostane k výsledkům rychleji. A právě to bývá ve strojírenství často rozhodující.
Jak připravit pilotní test CAD softwaru pro strojírenství
Nejspolehlivější cesta k dobrému výběru vede přes krátký pilot na vlastních datech. Nestačí modelovat nový jednoduchý díl. Smysl má otestovat to, co tým opravdu řeší každý den.
Pilot by měl zahrnovat konstrukci, import cizích dat, úpravy modelu, tvorbu výkresu, export pro výrobu a pokud možno i návaznost na CAM nebo kontrolu kvality. U firem, které míří k digitální inspekci, dává smysl zkusit i využití modelu pro rozměrovou kontrolu dílů nebo pro porovnání vyrobeného stavu s CAD návrhem.
Krátký, ale poctivý pilot může vypadat takto:
- Vyberte tři reálné projekty, jeden jednoduchý díl, jednu středně složitou sestavu a jeden importovaný model od zákazníka.
- Ověřte úpravy geometrie, tvorbu výkresů, STEP export a přenos do navazujícího CAM nebo CAE.
- Nechte test provést budoucí uživatele, ne jen vedoucího konstrukce nebo obchodníka dodavatele.
- Zapište si čas, chyby při přenosu dat a počet ručních zásahů potřebných k dokončení úlohy.
Takový test bývá mnohem cennější než dlouhé porovnávání katalogových parametrů.
Správně zvolený CAD software pak nepůsobí jen jako kreslicí nástroj, ale jako stabilní základ pro konstrukci, výrobu i kontrolu. Ve strojírenství dnes nejčastěji vyhrává řešení, které spojuje silnou 3D konstrukci, spolehlivou výměnu dat přes STEP, návaznost na CAM/CAE a připravenost pro moderní výrobní procesy včetně 3D kontroly kvality.
