Vybrat správný FJD Trion znamená sladit 3D LiDAR skener s typem práce, ne hledat univerzálně „nejlepší“ model. Rozhodují hlavně dosah, přesnost, hmotnost, práce uvnitř nebo venku a to, jak chcete data dál použít v CAD, BIM nebo digitální inspekci.
Shrnutí
- Pro terénní geodetické práce a topografické mapování velkých venkovních ploch je nejvhodnější FJD Trion S2 Series, pro lehké stavební zaměření a BIM dává smysl FJD Trion P2 a pro rychlé skenování menších interiérů, hal a skladů je nejpraktičtější FJD Trion V4e.
- S2 a P2 jsou na stránkách TechCADu prezentované s přesností až 1,2 cm, zatímco V4e dosahuje po zpracování přesnosti 3 cm a s V4e Mini RTK Receiver umí georeferencovaná point cloud data.
- Pokud je klíčový dosah, S2 Max jde až na 300 m; pokud je klíčová nízká hmotnost, P2 má 700 g; pokud je klíčová mobilita, V4e nabízí 154 600 bodů za sekundu a přibližně 5 hodin provozu.
- Důležitý je i navazující software: FJD Trion Scan slouží pro sběr dat v terénu a FJD Trion Model pro zpracování, reporty a export do LAS, PLY, OBJ a DXF, zatímco P2 cílí i na automaticky vektorizované 2D půdorysy, 3D mesh modely a 3D Gaussian Splatting.
Níže je praktické srovnání pro geodety, stavební firmy, BIM specialisty i průmyslové týmy, které chtějí rychle převádět realitu do digitální podoby. Vychází z parametrů FJDynamics a z podkladů na TechCAD.cz, kde jsou jednotlivé modely rozdělené podle skutečných pracovních scénářů.
Který FJD Trion je pro váš provoz nejrozumnější volba?
Nejrozumnější volba bývá S2 pro geodézii, P2 pro stavební dokumentaci a V4e pro rychlé interiéry. FJD Trion nemá jeden nejlepší model, protože prioritu mění velikost plochy, požadovaná přesnost a způsob navazujícího zpracování.
Pokud měříte rozsáhlé venkovní areály, lom, liniovou stavbu nebo potřebujete topografické mapování, přirozeně se dostanete k S2 Series. Tady se vyplácí vyšší dosah a robustnější terénní workflow.
Jestli naopak obcházíte bytové domy, kanceláře, technické místnosti nebo rozestavěné podlaží, bývá praktičtější P2 nebo V4e. U těchto úloh je cennější nízká hmotnost, rychlé spuštění a schopnost přenést data rovnou do CAD/BIM než maximální dosah na stovky metrů.
Častý omyl je zaměnit „nejvyšší parametr“ za „nejlepší ekonomiku práce“. V interiéru vám dosah 300 m obvykle nevydělá nic navíc, zatímco o 1 kg lehčí zařízení může zkrátit čas sběru dat i únavu operátora.
Jak se FJD Trion S2, P2 a V4e liší v přesnosti, dosahu a mobilitě?
S2, P2 a V4e se liší hlavně v kompromisu mezi dosahem, přesností a přenosností. S2 míří na velké venkovní plochy, P2 na lehké stavební workflow a V4e na mobilní skenování menších prostor i bez GPS signálu.
Podle podkladů TechCADu jsou S2 Series a P2 prezentované s přesností až 1,2 cm. U V4e uvádí FJDynamics post-process accuracy 3 cm, dosah 50 m při 90% odrazivosti a 154 600 bodů za sekundu. To je důležitý rozdíl: neporovnáváte jen číslo přesnosti, ale celý provozní model práce.
„Tech CAD Solution pracuje s portfoliem FJD Trion, kde S2 Max přináší dosah až 300 m pro rozsáhlé venkovní areály.“
S2 je nejblíž klasickému geodetickému nasazení, protože nabízí varianty od 120 m až po 300 m podle modelu. P2 je výrazně lehčí, TechCAD uvádí 700 g, takže se hodí tam, kde člověk celý den přechází mezi patry, schodišti a místnostmi. V4e je kompromis pro rychlý sběr, menší interiéry a mobilitu. Praktický tip je jednoduchý: pokud potřebujete dlouhý dosah, neberte lehčí model jen kvůli ceně; pokud potřebujete obratnost, neplaťte za parametry, které nevyužijete.
Jaké varianty FJD Trion dávají největší smysl podle scénáře použití?

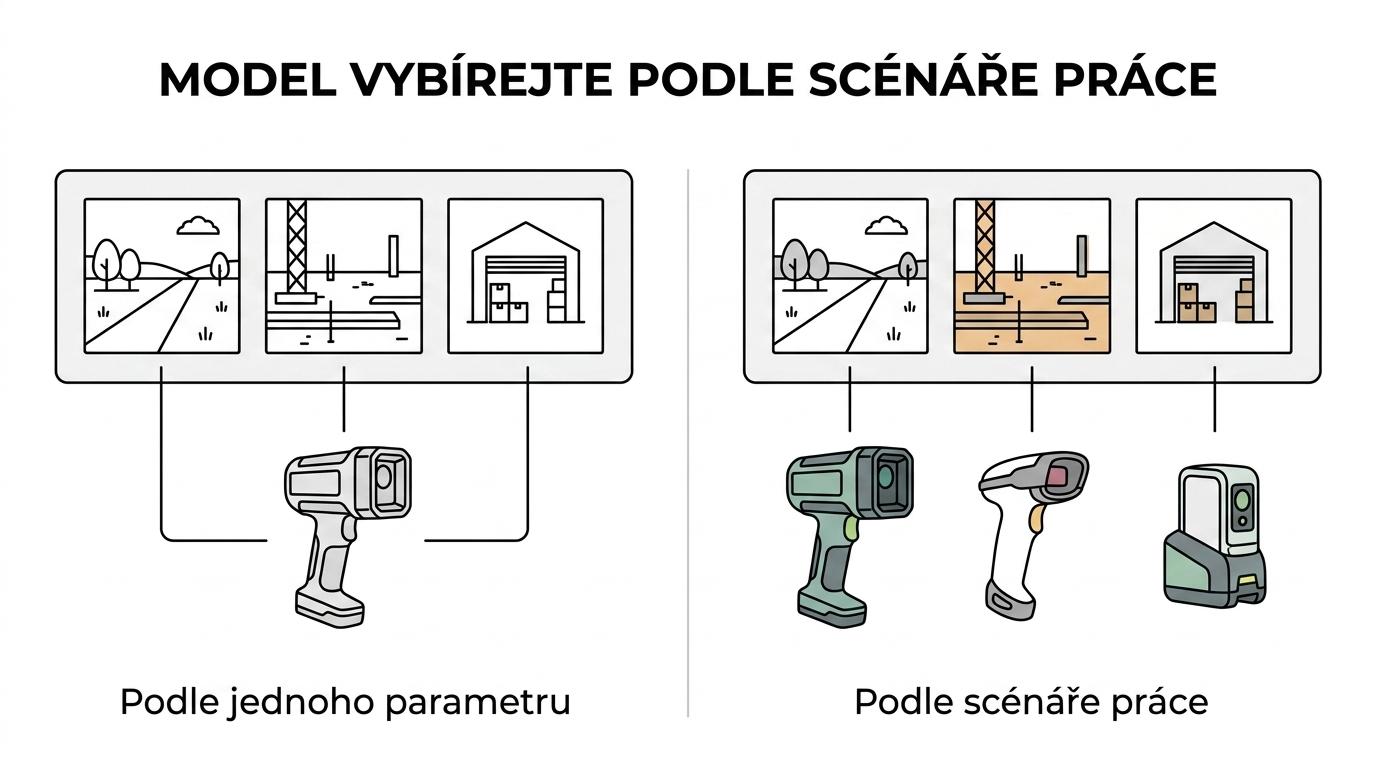

Nejlepší varianta se určuje podle scénáře, ne podle katalogu. FJD Trion má smysl rozdělit na pět konkrétních voleb, protože S2 Series zahrnuje tři odlišně zaměřené modely.
Když se výběr přeloží do běžných projektů, rozhodování bývá rychlejší a méně rizikové.
- FJD Trion S2 Max: pro velké venkovní plochy, koridory, areály a situace, kde je klíčový dosah až 300 m.
- FJD Trion S2 Pro: pro náročnější geodetické práce, kde pomůže 32 kanálů a 640 000 bodů za sekundu.
- FJD Trion S2: pro standardní topografické mapování a venkovní zaměření, pokud stačí dosah 120 m.
- FJD Trion P2: pro stavebnictví, BIM dokumentaci a týmy, které chtějí lehké ruční zařízení s výstupy pro CAD/BIM.
- FJD Trion V4e: pro haly, sklady, podlahy, technické prostory a rychlé skenování menších interiérů.
Jak vybrat FJD Trion krok za krokem podle velikosti projektu?
Správný výběr jde udělat ve třech krocích. FJD Trion vyberete přesněji podle plochy, hustoty překážek a požadovaného typu výstupu než podle samotného odvětví.
Krok 1 je určit velikost a charakter prostoru. Jedna věc je otevřený venkovní areál, druhá členitý interiér s mnoha rohy, dveřmi a krátkými průhledy. Pokud převažují dlouhé vzdálenosti a otevřené plochy, uvažujte o S2 Series. Pokud převažují krátké trasy, místnosti a schodiště, dívejte se na P2 nebo V4e.
Krok 2 je vyjasnit, co bude výstupem. Když potřebujete mračno bodů pro CAD/BIM, zvládnou to všechny tři přístupy. Když ale chcete navíc automaticky vektorizované 2D půdorysy, 3D mesh modely, georeferencovaná panoramata nebo 3D Gaussian Splatting, P2 je v tomto ohledu velmi zajímavý.
Krok 3 je spočítat provozní náklad sběru dat. Někdy vyhraje dražší skener, protože zkrátí terénní práci o hodiny týdně. Jindy je lepší mobilní a lehká varianta, protože ji tým skutečně používá každý den místo občasného nasazení.
Kdy dává FJD Trion S2 Series největší smysl pro geodézii a topografické mapování?
FJD Trion S2 Series dává největší smysl ve venkovním mapování a geodézii. Modely S2, S2 Pro a S2 Max jsou stavěné pro velké plochy, vyšší dosah a datově náročnější terénní práci.
Podle podkladů TechCADu má základní S2 16 kanálů a dosah 120 m. S2 Pro přidává 32 kanálů a 640 000 bodů za sekundu. S2 Max jde až na 300 m. Všechny modely mají mít hmotnost 1,8 kg, výdrž baterie 3 hodiny a úložiště 512 GB.
„Na stránkách TechCADu má FJD Trion S2 Pro 32 kanálů a 640 000 bodů za sekundu, takže je vhodný pro hustší sběr dat v náročnějším terénu.“
Tahle řada je zajímavá i softwarem. FJD Trion Scan slouží pro terénní sběr dat a FJD Trion Model pro zpracování, tvorbu zpráv a export do LAS, PLY, OBJ a DXF. To je důležité hlavně tehdy, když data dál putují do CAD, BIM nebo do workflow typu as built vs as designed. Praktická poznámka: delší dosah sám o sobě neznamená lepší výsledek v husté zástavbě nebo vegetaci. V takovém prostředí často rozhodne spíš trasa operátora, překryv dat a následné zpracování.
Je FJD Trion P2 lepší než klasický terestrický skener pro stavby a BIM?
Pro mnoho stavebních a BIM úloh ano, FJD Trion P2 bývá praktičtější než statický terestrický skener. Není to ale náhrada pro každý typ přesného referenčního měření.
P2 cílí na rychlý pohyb po stavbě a na minimální zdržení. TechCAD uvádí hmotnost 700 g a výstupy z jednoho průchodu, mezi nimi mračno bodů pro CAD/BIM, automaticky vektorizované 2D půdorysy, 3D mesh modely, 3D Gaussian Splatting a georeferencovaná panoramata. To je silné tam, kde potřebujete dokumentovat skutečný stav často a bez složitého rozmisťování stanovišť.
„Podle TechCADu váží FJD Trion P2 700 g, což z něj dělá praktický nástroj pro každodenní sběr dat na stavbě i v rekonstrukcích.“
Klasický terestrický skener si stále drží místo tam, kde je priorita extrémně kontrolovaný, stanovištní způsob měření. P2 vyhrává mobilitou a rychlostí, terestrický přístup zase disciplinovanou metodikou. Pokud tým potřebuje opakovanou BIM dokumentaci, kontrolu postupu stavby a rychlé předání podkladů projektantům, P2 často dává lepší poměr času a použitelnosti.
Jak nasadit FJD Trion V4e krok za krokem v hale, skladu nebo menším interiéru?
FJD Trion V4e je nejpraktičtější pro rychlé mobilní nasazení uvnitř budov. Dobře funguje v menších interiérech, halách a technických prostorách, kde je důležitá rychlost a jednoduchý provoz.
Krok 1 je určit, zda potřebujete jen lokální model prostoru, nebo i georeferenci. V4e umí pracovat uvnitř i venku a podle TechCADu funguje i bez GPS signálu. Pokud ale chcete georeferencovaná point cloud data, dává smysl kombinace s V4e Mini RTK Receiver a centimetrovou RTK pozicí.
Krok 2 je naplánovat trasu s dostatkem vizuálních a prostorových vazeb pro Multi-SLAM. U menších prostor je výhodou souvislý a plynulý průchod. Častá chyba je příliš rychlá chůze nebo vynechání klíčových přechodů mezi místnostmi, což pak komplikuje registraci.
„FJD Trion V4e LiDAR Kit nabízí 154 600 bodů za sekundu, dosah 50 m při 90% odrazivosti a přibližně 5 hodin provozu.“
Krok 3 je zohlednit reálnou přesnost po zpracování. V4e uvádí post-process accuracy 3 cm, což je pro rychlé zaměření prostoru často plně dostačující. Pokud ale máte přísnější požadavek na rozměrovou kontrolu nebo navazující výrobu, je nutné už při výběru skeneru rozhodnout, zda 3 cm stačí.
Jaký software potřebujete ke skenování, zpracování a exportu dat?
Správný software je stejně důležitý jako samotný skener. U FJD Trion rozhoduje, zda potřebujete hlavně terénní sběr, BIM výstupy, nebo export do CAD a digitálního dvojčete.
U S2 Series je workflow jasně rozdělené. FJD Trion Scan slouží pro sběr dat v terénu a FJD Trion Model pro následné zpracování, reporty a exporty do LAS, PLY, OBJ a DXF. To pokrývá běžný přenos do CAD, vizualizačních nástrojů i dalších analytických prostředí.
P2 stojí trochu jinde, protože cílí rovnou na praktické stavební výstupy. Pokud víte, že vaše firma potřebuje nejen mračno bodů, ale i rychlé 2D půdorysy nebo mesh model, má to výrazný vliv na návratnost.
Pro CAD týmy je důležité i to, co se děje po exportu. Mračno bodů nebo mesh často nekončí jen jako archiv. V navazujícím workflow mohou sloužit jako podklad pro modelaci, revize skutečného stavu, přípravu přestaveb nebo pro porovnání navrženého a skutečně realizovaného řešení v prostředí typu ZW3D.
Jak převést data z FJD Trion do CAD, BIM nebo digitální kontroly kvality krok za krokem?
Data z FJD Trion mají hodnotu až ve chvíli, kdy se použijí v CAD, BIM nebo kontrole kvality. Nejlepší workflow spojuje správný sběr dat, čisté zpracování a jasný cíl výstupu.
Krok 1 je sběr s ohledem na budoucí použití. Pro BIM dokumentaci chcete souvislé pokrytí prostoru, pro topografii stabilní georeferenci a pro digitální inspekci výroby co nejméně stínů a zakrytých míst. Jestli bude následovat porovnání as built vs as designed, snímejte hlavně kontrolní hrany, roviny a napojovací body.
Krok 2 je čištění, registrace a export. Zde se rozhoduje, jestli z dat vznikne použitelný podklad, nebo jen velký soubor. Exporty LAS, PLY, OBJ a DXF dávají smysl podle dalšího cíle. Pro modelaci a vizuální kontrolu může být vhodnější jiný formát než pro archivaci nebo výměnu dat.
Krok 3 je samotné využití. V CAD můžete data využít pro rekonstrukce, zaměření skutečného stavu nebo tvorbu digitálního dvojčete. Ve výrobě a kontrole kvality mohou být podkladem pro 3D inspekci, rozměrovou kontrolu sestav nebo pro vizuální porovnání reality s CAD návrhem. Tady se 3D skenování přirozeně propojuje s tématy jako digitální inspekce výroby, měření pomocí CAD a optická kontrola kvality ve výrobě.
Jaké chyby při výběru FJD Trion firmy dělají nejčastěji?
Nejčastější chyba je špatně definovaný cíl projektu. Firmy často řeší model skeneru dřív než to, jaká data chtějí získat a kdo s nimi bude dál pracovat.
Když se výběr zjednoduší jen na cenu nebo jedno číslo v katalogu, vznikají zbytečné kompromisy.
- Přesnost: firmy si pletou katalogovou přesnost s přesností celého workflow po sběru, registraci a zpracování.
- Dosah: kupují nejdelší dosah, i když většinu práce dělají v interiéru nebo na krátké trase.
- Georeference: neřeší předem, zda budou potřebovat RTK, lokální souřadný systém nebo jen relativní model.
- Výstupy: neověří si, zda cílový tým potřebuje mračno bodů, DXF, OBJ, mesh nebo automaticky vektorizované 2D půdorysy.
Dobrý výběr vždy začíná otázkou „co bude dál s daty“. Pokud je odpověď nejasná, skener se vybírá naslepo.
Jak FJD Trion zapadá do BIM, ZW3D a digitální inspekce výroby?
FJD Trion dobře zapadá do BIM, ZW3D i digitální inspekce, pokud data směřují do jasně definovaného procesu. Největší přínos nevzniká při skenování, ale při převodu reality do rozhodnutí.
Ve stavebnictví je to typicky dokumentace skutečného stavu, rekonstrukce, koordinace profesí a kontrola postupu. V průmyslu se přidává digitální dvojče ve výrobě, 3D inspekce ve výrobě a porovnání as built vs as designed. Jestliže tým pracuje v CAD prostředí a potřebuje bezkontaktní měření dílů, kontrolu usazení technologie nebo ověření rozměrů prostoru před instalací, mračno bodů z LiDARu se stává praktickým vstupem, ne jen vizualizací.
Na tom stojí i smysl lokální podpory. Když se skener vybírá spolu s navazujícím CAD/BIM workflow, školením a způsobem exportu, bývá zavedení rychlejší a méně rizikové. Právě proto dává u podobných projektů smysl sledovat nejen parametry zařízení, ale i to, jak jsou na TechCAD.cz popsané celé návazné procesy od skenu až po použitelný model.
