CAM simulace patří mezi ty funkce, které na první pohled vypadají jako pohodlný doplněk, ale v praxi často rozhodují o rychlosti celé výroby. Když je dobře nastavená, neukazuje jen hezkou animaci dráhy nástroje. Pomáhá ověřit program ještě předtím, než se roztočí vřeteno, než se upne drahý polotovar a než se první chyba promění ve ztracenou směnu.
Právě proto se o ní mluví stále častěji spolu s moderním CNC programováním, integrovaným CAD/CAM prostředím a tlakem na kratší termíny. U pokročilých CAM systémů dnes simulace umí kontrolovat kolize, sledovat zůstatek materiálu, počítat odhadovaný čas obrábění a v některých případech pracovat i s pohybem konkrétního stroje. To je přesně ten rozdíl mezi odhadem a výrobou připravenou na první spuštění.
Co CAM simulace v CNC programování skutečně znamená
CAM simulace je digitální ověření obráběcího procesu ještě před výrobou. Vychází z NC drah, modelu dílu, polotovaru, nástroje a podle úrovně řešení také z modelu upnutí nebo přímo z modelu stroje. Programátor tak vidí, co se bude dít během obrábění, a může reagovat dřív, než chyba způsobí škodu.
V jednodušší podobě jde o kontrolu drah nástroje a o animaci odebírání materiálu. V pokročilejší podobě simulace zahrnuje i pohyby stroje, kontrolu kolizí mezi nástrojem, držákem, obrobkem a přípravkem, případně odhad cyklového času. Právě tady začíná její skutečný přínos.
Výrobci CAM platforem dlouhodobě uvádějí, že integrovaná simulace a verifikace snižuje počet programátorských chyb a zkracuje přípravu výroby. U některých systémů se navíc kombinuje s feature-based machining, tedy automatizovaným rozpoznáním prvků modelu a návrhem obrábění, což může přinést velmi výrazné zkrácení programovacího času.
Jak CAM simulace šetří čas ve výrobě
Největší úspora nevzniká jen u stroje, ale už v kanceláři technologa. Pokud simulace odhalí kolizi, špatný nájezd, neefektivní strategii nebo nevhodně zvolený nástroj, oprava je otázkou minut. Když se stejný problém objeví až na stroji, znamená to zastavení výroby, přepis programu, nové seřízení a často i nervozitu v celé směně.
Druhá úroveň úspory se týká plánování. Když CAM systém nabídne odhadovaný čas obrábění a informaci o stavu materiálu před a po operaci, je mnohem snazší určit reálný průběh zakázky. Výroba pak nestojí na dojmu, ale na datech, která se dají použít při kapacitním plánování, kalkulaci i při komunikaci se zákazníkem.
Typické přínosy bývají tyto:
- Méně kolizí: problémy se zachytí ještě před spuštěním NC programu
- Přesnější odhad času: technolog lépe ví, zda je operace realistická pro plánovanou kapacitu
- Rychlejší ladění programu: změny v drahách se ověřují okamžitě
- Nižší zmetkovitost: menší riziko poškození dílu, nástroje nebo přípravku
- Klidnější rozjezd výroby: obsluha dostává ověřenější program
Úspora času se přitom nesčítá jen v jednotlivých minutách. Často jde o celé bloky práce, které vůbec nevzniknou, protože odpadne ruční kontrola, opakované zkoušky na stroji a řešení chyb po prvním kusu.
Co moderní CAM simulace kontroluje
Rozdíl mezi základní a pokročilou simulací je větší, než se může zdát. V moderním CAM prostředí už nejde jen o to, zda nástroj “jede správně”. Simulace má potvrdit, že celý výrobní scénář odpovídá realitě obrábění.
[markdown] | Oblast kontroly v CAM simulaci | Co sleduje | Jak šetří čas | | --- | --- | --- | | Dráhy nástroje | směr řezu, nájezdy, výjezdy, přeskoky | rychlá oprava strategie bez zkoušení na stroji | | Kolize | střet nástroje, držáku, obrobku, upínky nebo částí stroje | menší riziko havárie a prostojů | | Zůstatek materiálu | co zůstalo po jednotlivých operacích | lepší návaznost mezi hrubováním a dokončením | | Pohyb stroje | limity os, orientace hlavy, natočení stolu | realističtější ověření víceosého obrábění | | Odhadovaný čas obrábění | délka operace nebo celé sekvence | přesnější plánování zakázky | | Verifikace výsledného tvaru | porovnání obrobeného stavu s CAD modelem | méně korekcí po prvním kusu | [/markdown]V praxi má velký význam právě kombinace těchto kontrol. Samotná detekce kolize je cenná, ale teprve spolu s kontrolou zůstatku materiálu a odhadem času dává technologovi úplnější obrázek o tom, zda je program připravený pro výrobu.
Některé platformy zobrazují přímo počet nalezených kolizí, objem materiálu před a po obrábění nebo statistiku času. To je užitečné hlavně tam, kde je potřeba rychle porovnat více variant strategie a rozhodnout, která cesta je nejvýhodnější.

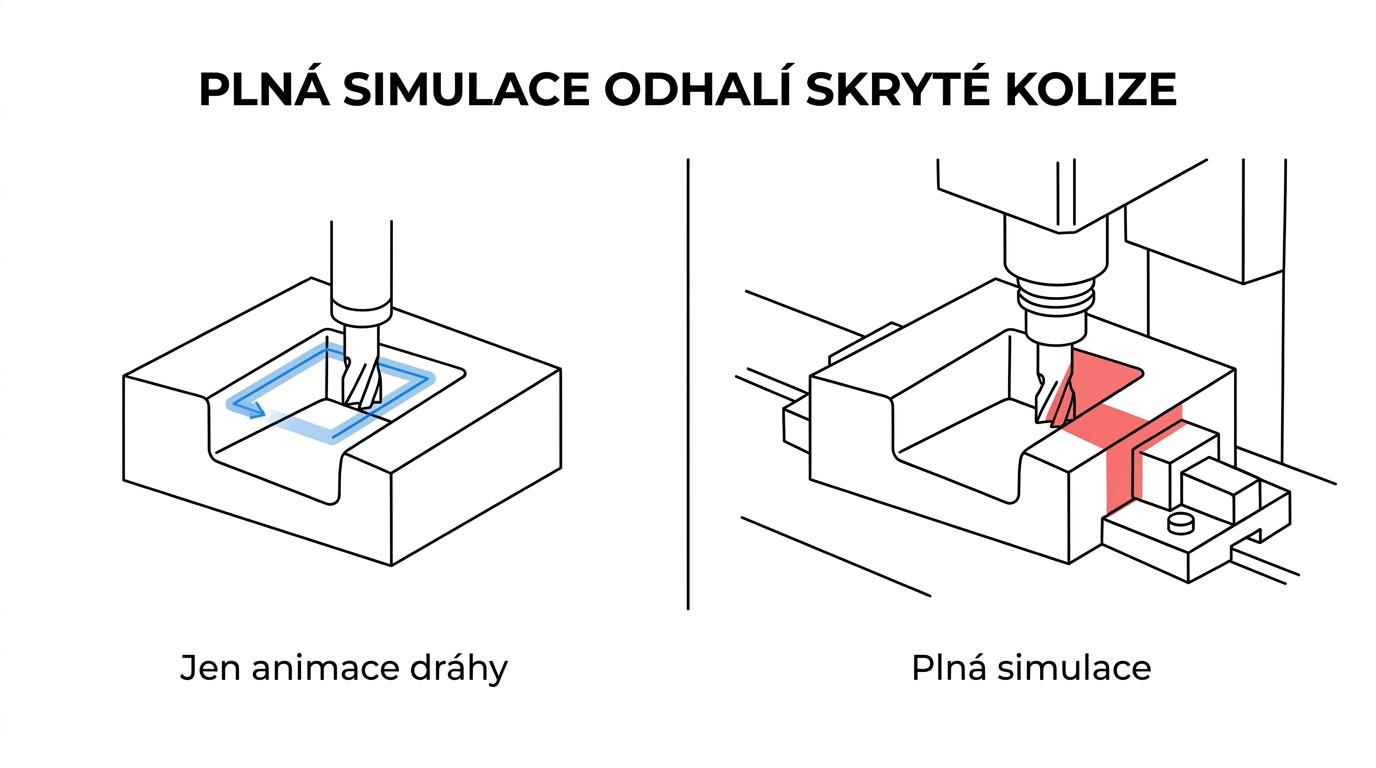

Proč nestačí jen animace dráhy nástroje
Animace vypadá dobře, ale sama o sobě může být zrádná. Ukazuje pohyb nástroje v prostoru, jenže nezohledňuje vždy celý kontext obrábění. Pokud simulace nepracuje se strojem, upínáním, držákem a skutečnou geometrií nástroje, může být výsledek opticky správný a přitom výrobně rizikový.
To platí hlavně u 3osého obrábění hlubších kapes, u 5osého souvislého obrábění a u tvarově složitých dílů. V těchto případech rozhodují milimetry. Kolize často nevznikne špičkou nástroje, ale držákem, hlavou stroje nebo nevhodným natočením sestavy.
Právě proto se mluví o integrated simulation and verification, tedy o simulaci a verifikaci uvnitř jednoho CAM prostředí. Technolog nemusí přepínat mezi oddělenými systémy a kontrolu provádí přímo během tvorby NC programu. To zkracuje reakční dobu a snižuje počet míst, kde se může objevit chyba.
Kde vznikají největší úspory v CAM simulaci
Největší přínos bývá vidět tam, kde je výroba variabilní, díly jsou složité a termíny krátké. Čím více ručních zásahů, tím větší smysl simulace dává.
Typické situace, kde šetří čas nejvíc:
- kusová a malosériová výroba
- víceosé frézování
- komplikované upínání
- drahé polotovary
- první kus do výroby
- časté změny konstrukce
Zajímavé je, že úspora se neprojevuje jen u technologa. Přenáší se i na seřizovače, obsluhu CNC, kontrolu kvality a plánování výroby. Když program vzniká s lepší verifikací, zbytek procesu se uklidní. Méně improvizace znamená vyšší průchodnost.
CAM simulace v ZW3D a integrovaném CAD/CAM workflow
Velkou výhodou je, když CAM simulace není oddělený krok, ale součást jednoho prostředí. Právě integrovaný přístup zkracuje práci s daty, omezuje převody mezi systémy a snižuje riziko, že program běží nad jinou verzí modelu než výroba. To je silný argument pro firmy, které chtějí mít konstrukci a obrábění propojené.
ZW3D, které je dostupné i přes české partnery jako Tech CAD Solution, stojí právě na tom, že spojuje CAD, CAM a další části technické přípravy v jednom řešení. Podle informací dostupných na Techcad.cz jde o prostředí pro 2 až 5osé obrábění, kde má smysl stavět plynulý workflow od modelu k NC programu bez zbytečných mezikroků.
Pro uživatele je důležité hlavně to, že změna v modelu nemusí znamenat rozpad celé návaznosti. Když je konstrukce a CAM ve stejném systému, bývá rychlejší aktualizace operací, přepočet drah i jejich nové ověření v simulaci. V běžném provozu právě tady mizí mnoho drobných zdržení, která se jinak nasčítají do hodin.
Podrobnější informace k integrovanému nasazení ZW3D a souvisejícímu workflow lze přirozeně hledat na Techcad.cz nebo 4-cad.cz, kde se tato oblast objevuje v kontextu konstrukce, výroby i podpory při zavádění softwaru.
Jak CAM simulaci zavést do praxe bez zbytečných prodlev
Dobrá zpráva je, že CAM simulace nemusí znamenat složitý projekt na měsíce. Nejčastěji se vyplatí začít u dílů, kde je největší riziko chyby nebo největší cena prostoje. Tam bývá návratnost vidět velmi rychle.
Je také rozumné oddělit dvě úrovně. Nejprve zavést rutinní kontrolu drah a kolizí pro všechny nové programy. Potom rozšířit simulaci o modely strojů, přesnější odhady času a standardizované verifikační postupy. Tím se z ní stane pravidelná součást procesu, ne jen nástroj “pro jistotu”.
Praktický postup může vypadat takto:
- Vybrat pilotní díly: ideálně složitější zakázky s častým ručním laděním
- Nastavit minimální standard simulace: kontrola kolizí, zůstatku materiálu a času
- Propojit simulaci s postprocesem: ověřovat program co nejblíž reálnému NC výstupu
- Vyhodnocovat přínosy: sledovat počet oprav programu, prostoje a čas přípravy
Pokud firma používá více CAM strategií nebo více strojů, je vhodné si vytvořit i interní metodiku, kdy stačí základní simulace a kdy už je nutný detailní model stroje. Tím se udrží rozumná rychlost práce a zároveň vysoká míra jistoty.
CAM simulace a přesnější odhad času obrábění
Jedním z nejpraktičtějších výstupů simulace je odhadovaný čas obrábění. Nejde sice vždy o absolutně přesné číslo na sekundy, ale pro plánování výroby je to velmi cenný údaj. Zvlášť když je doplněný o reálnější pohyb stroje, změny nástrojů a charakter jednotlivých operací.
Bez této informace se kapacita často plánuje podle zkušenosti, tabulek nebo odhadu technologa. To funguje do chvíle, kdy přijdou složitější díly, krátké termíny a kombinace více priorit najednou. CAM simulace dává plánování pevnější základ.
Přesnější cycle time prediction pomáhá v několika směrech:
- rychlejší tvorba nabídek
- lepší plán směn
- realističtější vytížení CNC strojů
- menší tlak na neplánované přesčasy
U některých pokročilejších přístupů se odhady času dále zpřesňují podle reálného chování konkrétního stroje a jeho os. I základní CAM simulace ale bývá výrazně lepší než ruční odhad bez verifikace.
Kdy spojit CAM simulaci s digitální kontrolou kvality
Jakmile je NC program dobře ověřený, dává smysl navázat i kontrolou hotového dílu. Tady se otevírá prostor pro širší digitální tok dat od CAD modelu přes obrábění až po inspekci. V praxi to znamená méně přepisování rozměrů, méně nejasností mezi výrobou a kvalitou a rychlejší reakci na odchylku.
Na tento směr navazují témata jako 3D kontrola kvality, porovnání as built vs as designed, digitální inspekce výroby nebo kontrola kvality pomocí rozšířené reality. Pokud firma řeší nejen rychlost programování, ale i stabilitu prvních kusů, je právě spojení CAM simulace a digitální kontroly kvality velmi silný krok.
U složitější výroby může vzniknout velmi účinná kombinace: konstrukční model, CAM simulace, odhad času, a po výrobě digitální ověření skutečného stavu proti CAD datům. Tím se výrobní tolerance kontrolují na základě jednoho datového zdroje, ne podle několika ručně předávaných podkladů.
A právě v tom je praktická hodnota moderního CAD/CAM prostředí. Nejde jen o rychlejší vytvoření dráhy nástroje, ale o to, aby celý proces od modelu po kontrolu běžel jistěji, předvídatelněji a s menším počtem drahých překvapení.
