Když firma spravuje tisíce CAD souborů, problém nebývá jen v úložišti, ale v tom, že lidé nedokážou rychle najít už existující díl. Právě tady dává 3DFindit největší smysl, protože staví na rychlém vyhledání, znovupoužití a omezení duplicit v CAD a BIM datech.
Shrnutí
- 3DFindit je nástroj pro vyhledávání a opětovné použití CAD a BIM dat, který pomáhá najít existující díly během několika vteřin a omezit duplicitní CAD součásti.
- Největší přínos má ve firmách, kde nestačí fulltext podle názvu souboru, protože 3DFindit umí textové, metadata-driven i geometry-based search, včetně hledání podle skici, fotografie nebo 3D modelu.
- Pro správu CAD dat je důležité, že se umí napojit na CAD, PDM, PLM a ERP prostředí, včetně systémů jako SOLIDWORKS, Inventor, CATIA V5, Solid Edge, Autodesk Vault, SOLIDWORKS PDM a Siemens Teamcenter.
- Hlavní obchodní efekt je reuse dílů: méně nově modelovaných součástí, méně duplicit v databázi, čistší kusovníky a menší riziko chyb v nákupu, skladu a výrobě.
- Veřejné katalogy 3Dfindit jsou vhodné pro standardní komponenty, enterprise scénář dává smysl pro interní knihovny, vlastní konstrukční know-how a firemní varianty dílů.
V praxi nejde o náhradu PDM nebo PLM, ale o vyhledávací vrstvu nad daty, která už firma má. Pokud je cílem rychlejší reuse dílů, méně duplicit a lepší pořádek v knihovnách, 3DFindit řeší přesně ten úzký profil problému, který bývá v konstrukci dražší, než vypadá.
Co je 3DFindit a jaký problém ve správě CAD dat řeší?
3DFindit řeší hlavně ztracený čas při hledání modelů a duplicitní CAD díly. Ve firmách funguje vedle SOLIDWORKS PDM nebo Teamcenteru jako vyhledávací vrstva, ne jako náhrada PLM.
Základní problém je jednoduchý. Konstrukér často neví, jestli už podobný díl existuje, kde je uložený a pod jakým názvem. Výsledek bývá známý: nový model se vytvoří znovu, i když už firma stejnou nebo velmi podobnou součást má.
To pak nevytváří jen nepořádek v CAD knihovně. Duplicity se promítají do kusovníků, nákupu, skladu, servisních dat i změnového řízení. PTC uvádí, že omezení duplicitních dílů může výrobcům ušetřit miliony dolarů ročně, což dobře ukazuje, že nejde o kosmetickou úpravu databáze.
"Tech CAD uvádí, že 3DFindit pomáhá najít model ve firemní databázi během několika vteřin."
Častý omyl je představa, že tento problém vyřeší lepší pojmenování souborů. To pomůže jen částečně. V reálných firmách jsou data historická, vznikala v různých CAD systémech a názvy bývají nejednotné. Proto dává smysl nástroj, který nehledá jen text, ale i samotnou geometrii a metadata.
Jak 3DFindit vyhledává CAD a BIM modely v praxi?
3DFindit kombinuje text, metadata, geometrii i obrázky. Když v Inventoru nebo CATIA V5 neznáte název součásti, můžete hledat podle skici, fotografie nebo podobného 3D modelu.
První vrstva je klasické textové hledání. To je užitečné ve chvíli, kdy znáte označení dílu, výrobce, normu, materiál nebo parametr. V dobře spravované knihovně bývá tento způsob velmi rychlý.
Druhá vrstva je metadata-driven search. Tady se hledá podle atributů, které díl popisují: rozměr, typ závitu, materiál, projekt, stav revize nebo vazba na kategorii. Pokud firma používá PLM nebo PDM správně, právě metadata výrazně zvyšují přesnost výsledků.
Třetí vrstva je geometry-based search. Ta je klíčová tam, kde je text nedostatečný. Pokud neznáte název, ale máte podobný 3D model, 3DFindit porovná geometrii. Pokud máte jen skicu, 2D náčrt nebo fotografii, lze hledat i tímto způsobem. U některých scénářů se používají i parametrické 3D šablony, kde zadáte požadované rozměry a systém hledání zúží.
"3Dfindit zpřístupňuje katalogy více než 8 415 výrobců a umožňuje export ve 2D i 3D CAD formátech."
Praktický detail, který stojí za pozornost, je AI search. Podle informací publikovaných na Techcad.cz umí systém pracovat i s neúplným dotazem, opravovat pravopisné chyby a navrhovat synonyma. Pokud tedy uživatel zadá nepřesný termín, stále může dostat relevantní výsledky místo prázdné obrazovky.
Jaké schopnosti 3DFindit mají pro správu CAD dat největší dopad?
Největší dopad mají funkce, které zkracují čas od dotazu k reuse dílu. 3DFindit a Tech CAD Solution dávají smysl tam, kde se řeší smíšené CAD prostředí, PDM a chaotické knihovny.
Pro firmy obvykle nejvíc znamenají tyto oblasti:
- Nasazení a podpora přes Tech CAD Solution: Lokální dodavatel pomůže s implementací, mapováním zdrojů dat a školením, což je důležité hlavně ve firmách s více CAD systémy a historickými knihovnami.
- Vyhledávání podle geometrie: Umožní najít podobné nebo stejné díly i bez znalosti názvu souboru.
- Vyhledávání podle metadat: Funguje dobře tam, kde firma používá atributy, klasifikaci a pravidla pro popis součástí.
- Hledání podle skici nebo obrázku: Vhodné pro situace, kdy existuje jen starý výkres, fotka dílu nebo rychlý náčrt.
- Napojení na CAD a PDM systémy: Uživatel hledá bez zbytečného přeskakování mezi aplikacemi.
- Reuse standardních i interních dílů: Snižuje potřebu znovu modelovat komponenty, které už ve firmě existují.
Důležité je, že tyto schopnosti působí společně. Samotná geometrie bez metadat nestačí a samotná metadata bez kvalitního vyhledávání často vedou k tomu, že uživatelé systém obcházejí.
Jak odhalit duplicitní CAD díly pomocí 3DFindit krok za krokem?
Duplicitní díly lze odhalit systematicky, ne jen podle názvu. 3DFindit spojuje geometry-based search a metadata-driven search, takže odhalí i položky, které mají jiný popis, ale stejný tvar.
Krok 1 je výběr oblasti, kde duplicity nejvíc bolí. Typicky jde o spojovací materiál, standardní příruby, držáky, přípravky nebo nakupované díly. Začínat nad celou databází bývá zbytečně těžké.
Krok 2 je příprava referenčních atributů. Firma si musí říct, které vlastnosti rozhodují o tom, že jde o stejný díl. U některých součástí je to geometrie a rozměr, jinde i materiál, povrchová úprava nebo revize. Častý omyl je považovat za duplicitu všechno, co vypadá podobně. Podobný tvar ještě neznamená zaměnitelnost.
Krok 3 je kombinované hledání. Nejprve se vytáhnou kandidáti podle geometrie, potom se ověří metadata. Pokud sedí obojí, lze položky sloučit nebo označit jako preferovaný master díl.
Krok 4 je nastavení reuse pravidel. Když už systém najde existující součást, musí být v procesu jasné, zda se znovu použije, nahradí, nebo vznikne nová varianta. Bez tohoto rozhodovacího rámce se duplicity po čase vrátí.
Jak propojit 3DFindit s CAD, PLM a ERP systémy krok za krokem?
Integrace 3DFindit bývá rychlá, pokud se nejdřív vyjasní zdroje dat. Nejčastěji se napojuje na SOLIDWORKS, Inventor, CATIA V5, Autodesk Vault, SOLIDWORKS PDM nebo Teamcenter.
Krok 1 je mapování systémů a úložišť. Firma obvykle zjistí, že CAD data neleží na jednom místě. Část je v PDM, část na síťových discích, část v archivech a část v ERP přes kusovníky a materiálové karty.
Krok 2 je rozhodnutí, co se bude indexovat a jaká metadata mají být povinná. Tady se často ukáže, že problém není v nástroji, ale v rozdílné kvalitě zdrojů. Pokud jeden tým vyplňuje atributy a druhý ne, výsledky budou nevyrovnané.
Krok 3 je pilot v jednom pracovním toku. Vhodné je začít třeba standardními nakupovanými díly nebo jednou konstrukční skupinou. Teprve po ověření relevance výsledků má smysl jít do širšího nasazení. Přehled typických scénářů shrnuje i stránka 3DFindit na Techcad.cz.
Dobrý postup je držet integraci jako praktický projekt, ne jako IT cvičení. Pokud uživatel v CAD okně rychle najde použitelný díl, adopce jde nahoru sama.

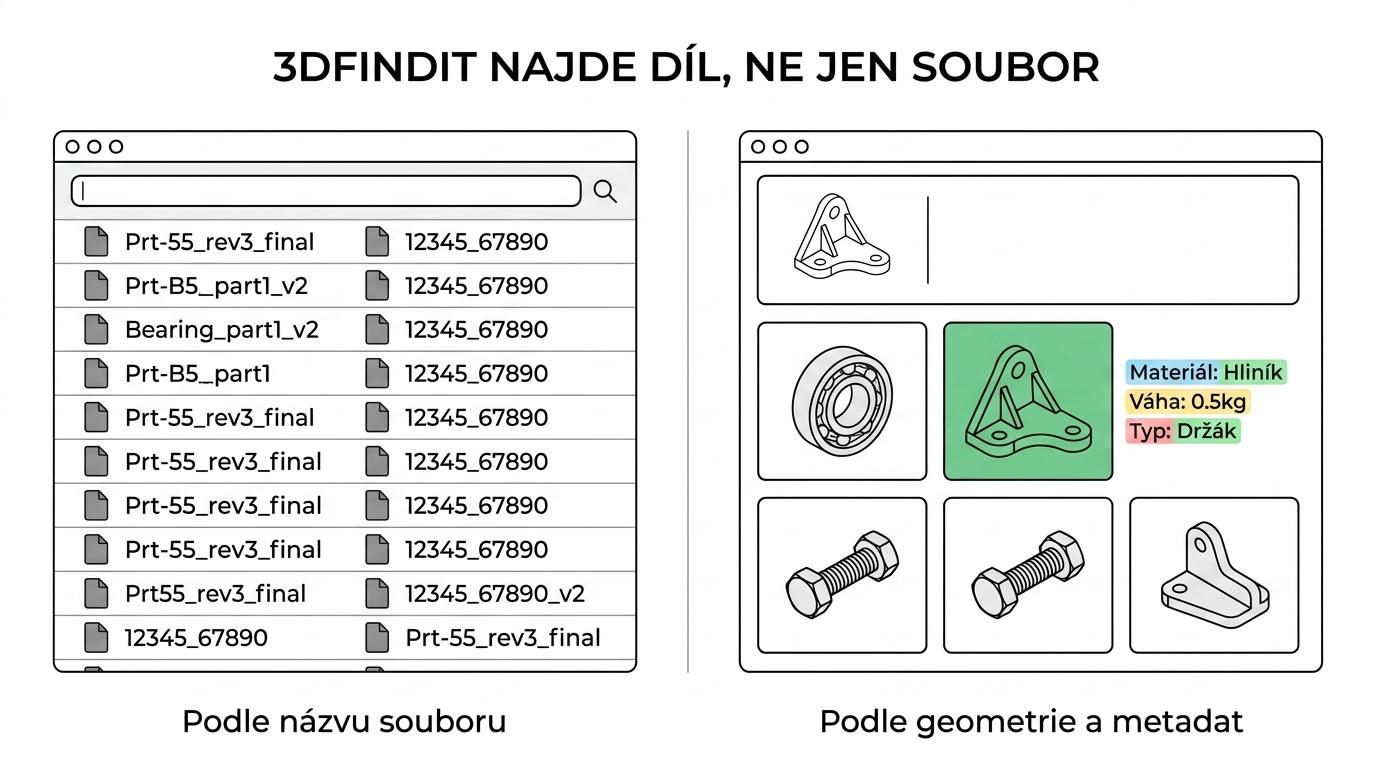

Čím se 3DFindit liší od fulltextu v PDM nebo na síťovém disku?
Běžný fulltext na disku najde název souboru, 3DFindit najde význam dílu. Rozdíl je podobný jako mezi hledáním „šroub M8“ a nalezením všech geometricky podobných variant v CAD knihovně.
Fulltext je rychlý a levný, ale stojí hlavně na názvu, složce a případně textových atributech. Když konstruktér nezná správné označení, často nenajde nic nebo dostane příliš široký seznam.
3DFindit jde dál. Umí vyhodnotit geometrii, pracovat s obrázkem, skicou i parametry. To je podstatné hlavně tam, kde se v průběhu let měnily názvosloví, čísla dílů nebo CAD platformy.
Trade-off je jasný. PDM fulltext má smysl pro jednoduché vyhledávání v dobře disciplinovaném prostředí. 3DFindit je vhodnější tam, kde jsou data rozsáhlá, heterogenní a reuse je obchodně důležitý. Není tedy lepší úplně vždy, ale je výrazně silnější v případech, pro které běžný fulltext nestačí.
Kdy stačí veřejné katalogy 3Dfindit a kdy je potřeba enterprise vyhledávání ve firemních datech?
Veřejné katalogy 3Dfindit stačí pro normalizované komponenty, enterprise vyhledávání je pro interní know-how. Standardní ložisko stáhnete z katalogu, vlastní svařenec musíte najít ve firemních datech.
Veřejná část dává smysl u nakupovaných a standardních prvků. Silná je hlavně v tom, že pracuje s katalogy certifikovaných výrobců a umožňuje export v různých 2D a 3D formátech. To šetří čas, protože se komponenta nemusí modelovat ručně.
Enterprise scénář nastupuje ve chvíli, kdy firma potřebuje hledat ve vlastních knihovnách, historických projektech, variantách sestav nebo interních dílech. Tady nejde jen o získání modelu, ale o ochranu a znovupoužití firemního know-how.
Pokud tedy řešíte hlavně standardní katalogové komponenty, veřejná vrstva může stačit. Pokud řešíte duplicate CAD parts, reuse interních dílů a napojení na PLM nebo ERP, bez enterprise přístupu se většina přínosu neukáže.
Jak zavést 3DFindit do konstrukce bez zbytečného odporu uživatelů?
Nasazení 3DFindit funguje nejlépe přes malý pilot, ne přes velký jednorázový projekt. V týmu kolem ZW3D, SOLIDWORKS nebo Inventoru se odpor sníží, když první výhra přijde během dní.
První krok je vybrat konkrétní bolest. Ne „správa dat obecně“, ale třeba „neustále znovu modelujeme přípravky“ nebo „v knihovně spojovacího materiálu máme zmatek“. Když je cíl příliš široký, uživatelé nevědí, co mají hodnotit.
Druhý krok je ukázat vyhledávání na reálných datech firmy. Demo na cizích souborech pomáhá málo. Jakmile konstruktér uvidí, že najde vlastní starší díl podle geometrie během chvilky, změní se pohled na nástroj rychleji než po sérii prezentací.
Třetí krok je měřit jednoduché ukazatele: počet nalezených duplicit, čas hledání, počet znovupoužitých dílů a snížení nově vytvořených variant. Pokud se tyto metriky nehlídají, projekt se snadno přesune do roviny pocitů.
Jak 3DFindit souvisí s reuse dílů, standardizací a náklady?
Reuse dílů má přímý dopad na náklady v konstrukci, nákupu i skladu. PTC i 3Dfindit upozorňují, že duplicity dílů jsou běžné a mohou firmu stát velmi výrazné částky.
Když firma znovu používá již existující součásti, nešetří jen konstrukční čas. Získává menší počet variant, čistší kusovníky, lepší vyjednávací pozici při nákupu a méně chyb při vydávání dokumentace do výroby. To je důvod, proč reuse není jen otázka CAD oddělení.
Standardizace navíc zvyšuje kvalitu navazujících procesů. Pokud je správně definovaný master díl, snáz se na něj váže kusovník, skladová karta, výrobní postup i kontrolní plán. To je důležité i pro digitální inspekci výroby a budoucí scénáře typu porovnání as built vs as designed, kde čistota zdrojových CAD dat rozhoduje o použitelnosti výsledků.
"Podle 3Dfindit pracuje 72 % firem s knihovnami dílů, které obsahují duplicitní nebo zastaralé součásti."
Častý omyl je vnímat reuse jako brzdu kreativity. Ve skutečnosti brání hlavně tomu, aby konstruktér ztrácel čas tvorbou toho, co už existuje. Nová konstrukce má smysl tam, kde přináší nový funkční přínos, ne tam, kde opakuje starý díl pod jiným názvem.
Kde má 3DFindit limity a na co si dát pozor při správě CAD dat?
3DFindit není kouzelná oprava špatných dat, ale silný vyhledávací nástroj. Pokud jsou metadata chybně spravovaná nebo knihovny bez pravidel, i nejlepší geometrické hledání narazí na strop.
První limit je kvalita zdrojových dat. Když chybí atributy, revize jsou nejasné nebo nejsou oddělené aktivní a zastaralé díly, výsledky budou méně přesné. Nástroj pomůže najít kandidáty, ale nerozhodne za firmu, které položky mají být autoritativní.
Druhý limit je procesní disciplína. Jestliže není jasné, kdy se má použít stávající díl a kdy založit nový, duplicity budou vznikat dál. Nástroj tedy funguje nejlépe tam, kde existují pravidla klasifikace, schvalování a správy změn.
Třetí limit je očekávání uživatelů. Pokud někdo čeká stoprocentní automatickou náhradu konstrukčního úsudku, bude zklamaný. 3DFindit urychluje hledání a rozhodování, ale nezaručí technickou zaměnitelnost bez kontroly. To je důležité hlavně u dílů, kde o použitelnosti rozhodují tolerance, materiál nebo výrobní omezení.
Hodí se 3DFindit i pro BIM a mezioborové knihovny?
3Dfindit není jen strojírenský vyhledávač, používá se i pro BIM a architekturu. Podle oficiálního katalogu zpřístupňuje modely od více než 8 415 výrobců napříč stavebnictvím, architekturou a BIM.
To je důležité pro firmy, které pracují napříč obory nebo kombinují strojírenské a stavební podklady. V takovém prostředí už nestačí řešit jen nativní CAD soubory jednoho systému. Potřeba je hledat napříč formáty, zdroji a kategoriemi dat.
Pro správu knihoven to znamená jednu praktickou věc. Pokud podnik používá vedle interních CAD modelů také katalogové BIM prvky a výrobkové objekty dodavatelů, 3Dfindit může fungovat jako společný vyhledávací bod. To zrychluje jak konstrukci, tak přípravu projektů, kde se kombinují různé datové zdroje.
