Když se ve vývoji řeší pevnost, teplo nebo životnost, otázka obvykle nezní, zda simulovat, ale kdy se simulace opravdu vrátí. Právě tady dává ZWSim Structural smysl, protože spojuje několik typů CAE výpočtů v jednom prostředí a pomáhá omezit část drahého fyzického prototypování. Tech CAD Solution jej v Česku nabízí jako nástroj pro FEM analýzy tam, kde je potřeba rychle ověřit návrh před výrobou.
Shrnutí
- ZWSim Structural se vyplatí hlavně tehdy, když potřebujete včas ověřit pevnost, stabilitu, teplotní chování nebo únavovou životnost a fyzické iterace prototypu by byly drahé či pomalé.
- NIST MEP i ASME popisují simulace jako nástroj, který zlepšuje prototypování, snižuje náklady a zkracuje čas mezi návrhem a ověřením.
- Největší přínos má u dílů, kde nestačí jen statická pevnostní kontrola, ale rozhoduje i buckling, vibrační odezva, transientní teplo nebo nelineární chování.
- Tech CAD Solution uvádí, že ZWSim Structural pokrývá lineární i nelineární statiku, modalitu, dynamiku, přenos tepla a únavové posouzení v jednom CAE workflow.
- Pokud je díl štíhlý, cyklicky namáhaný, tepelně zatížený nebo citlivý na vibrace, simulace dává obvykle větší smysl dříve než další fyzický prototyp.
Smyslem není nahradit všechny zkoušky. Smyslem je posunout rozhodování dopředu, odhadnout rizika dřív a fyzické testy nechat až na varianty, které už mají technickou logiku i ekonomiku.
Proč se simulace vyplatí místo části fyzického prototypování?
Simulace se vyplatí tehdy, když potřebujete ověřit structural performance a thermal performance dřív, než objednáte další prototyp. NIST MEP i ASME popisují, že digitální iterace zkracují prototypování, snižují odpad a urychlují time to market.

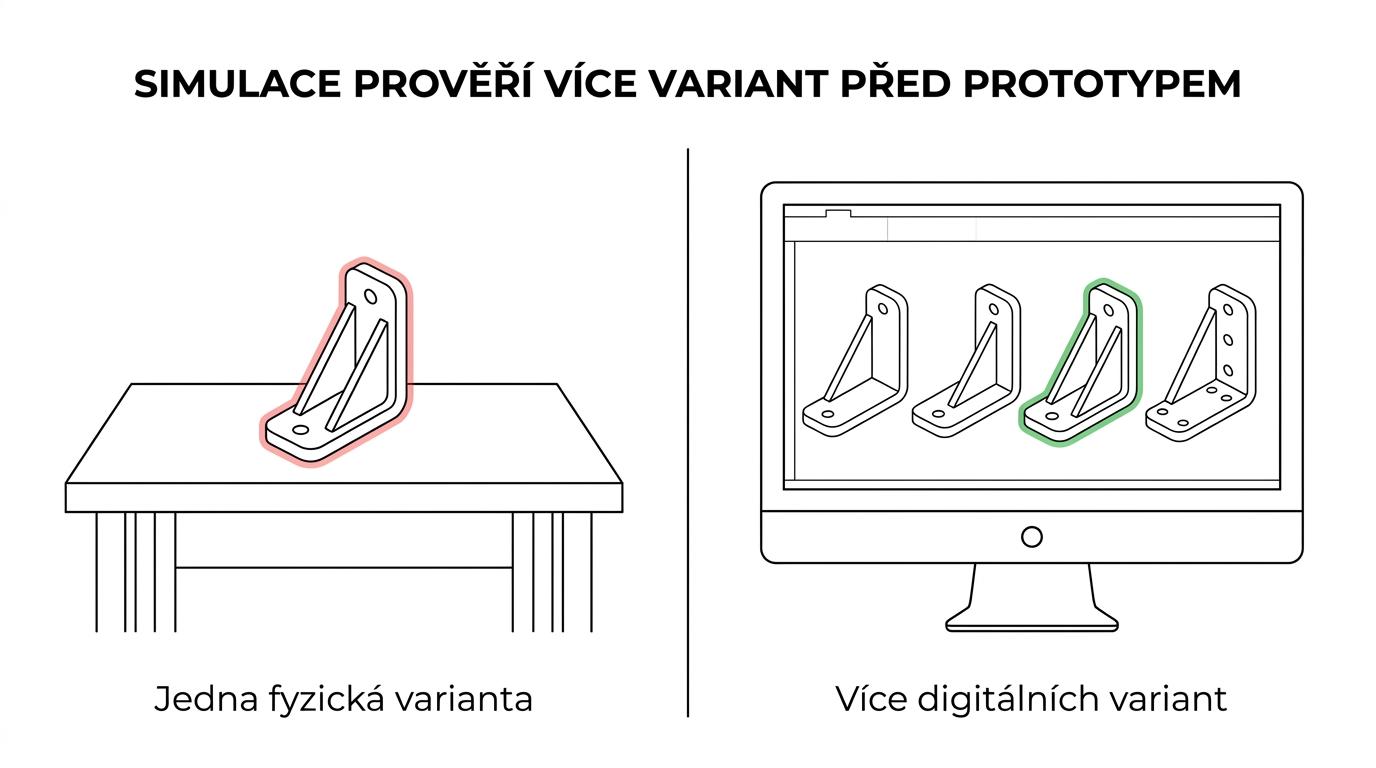

V praxi je rozdíl jednoduchý. Fyzický prototyp odpoví na otázku, co se stane s jednou konkrétní variantou. FEM simulace metodou konečných prvků pomůže odpovědět, co se stane s více variantami, s jinou tloušťkou, materiálem, podporou nebo zatížením ještě před výrobou kusu.
ASME uvádí scénář, kdy inženýr během jediného odpoledne prověří mnoho návrhových iterací a dostane rychlou zpětnou vazbu ke strukturálnímu i tepelnému chování. Stejnou logiku má i nasazení ZWSim Structural v praxi, protože spojuje několik výpočetních režimů do jednoho pracovního postupu a zkracuje cestu od CAD modelu k technickému rozhodnutí.
"Tech CAD Solution uvádí ZWSim Structural jako CAE nástroj pro lineární i nelineární statiku, modalitu, dynamiku a přenos tepla v jednom prostředí."
To neznamená, že digitální model nahradí validaci výroby nebo schvalovací test. Pokud ale nejdřív odstraníte slabé varianty virtuálně, fyzický test obvykle potvrzuje už promyšlenější návrh.
Kdy dává ZWSim Structural největší ekonomický smysl?
ZWSim Structural dává podle Tech CAD Solution největší smysl u dílů, kde rozhodují pevnost, stabilita, teplo nebo únavová životnost. Typické jsou rámy strojů, držáky, svařence, kryty, kompozitní desky a tepelně namáhané součásti.
Ekonomika je nejsilnější ve chvíli, kdy by jedna změna prototypu znamenala nové obrábění, změnu přípravku nebo zpoždění nákupu materiálu. Pokud je cena úpravy CAD modelu výrazně nižší než cena další fyzické iterace, simulace bývá rychle obhajitelná i pro menší výrobní firmu.
Dobře to funguje i tam, kde se mění více parametrů najednou. Když nevíte, zda problém řešit geometrií, žebrem, materiálem nebo uložením, digitální model umožní varianty porovnat systematicky. To je jiné než intuice založená jen na předchozím projektu.
Jak poznat, že vám nestačí jen statická pevnostní kontrola?
Nestačí, pokud řešíte jen maximální napětí a ignorujete teplotu, vzpěr nebo vibrace. Díly jako štíhlé konzoly a těsnicí kroužky často selžou dřív stabilitou či teplotní deformací než prostou mezí kluzu.
Častý omyl je myslet si, že když vyjde bezpečnost na napětí, je hotovo. Jenže mnoho provozních problémů vzniká mimo čistou lineární statiku. Výsledkem může být rezonance, lokální ztráta stability, kontakt mezi díly nebo únava po delším provozu.
Varovné signály bývají:
- štíhlá geometrie
- cyklické zatížení
- rychlé změny teploty
- kontakt nebo předpětí
- velké deformace
- citlivost na vibrace
Pokud se objeví alespoň dva z těchto signálů najednou, má smysl uvažovat širší simulační sadu než jen základní statický výpočet.
Jakých 10 případů patří mezi nejsilnější use case ZWSim Structural?
Nejsilnější use case ZWSim Structural jsou případy, kde je fyzická iterace drahá a rozhoduje více jevů najednou. Patří sem statika, buckling, transientní teplo, únava i explicitní dynamika.
Níže jsou situace, ve kterých bývá přínos nejlépe obhajitelný technicky i finančně.
- Statická pevnost držáků a konzolí: rychlé ověření napětí, deformací a rezervy před výrobou prvního kusu.
- Tuhost rámů a svařenců: když není problém v porušení, ale v průhybu, souososti nebo ztrátě přesnosti.
- Analýza vzpěru štíhlých dílů: buckling je zásadní u sloupků, stojin, tenkostěnných profilů a lehčených konstrukcí.
- Termální analýza krytů a těsnění: vhodné tam, kde teplota mění funkci, dosednutí nebo materiálové chování.
- Přechodové tepelné děje: užitečné při rozběhu, chlazení nebo cyklickém ohřevu, kdy nestačí ustálený stav.
- Vibrační odezva strojních celků: modalita a navazující dynamické výpočty pomohou hledat problémové frekvence.
- Nelineární kontakt: důležitý u montáží, dosedacích ploch, pryžových prvků a sestav s předpětím.
- Kompozitní nebo zeslabené desky: lokální koncentrace napětí kolem otvorů a přechodů se často odhadují špatně.
- Únavová životnost: vhodné tam, kde díl dlouho drží staticky, ale postupně degraduje cyklickým provozem.
- Explicitně dynamické děje: náraz, krátkodobé rázy nebo rychlé kontaktní procesy, kde kvazistatický přístup nestačí.
Dobré pravidlo zní: čím dražší je změna fyzického dílu a čím víc fyzikálních jevů do něj vstupuje, tím větší má simulace hodnotu.
Jak postupovat při první statické analýze krok za krokem?
První statickou FEM analýzu dělejte ve třech krocích: zjednodušit geometrii, správně zatížit model, ověřit síť. U desky, konzoly nebo držáku to často rozhodne více než volba samotného solveru.
Nejprve odeberte detaily, které nenesou zatížení ani neovlivňují tuhost. Malé sražení, logo nebo výrobní rádius mohou prodlužovat síť bez užitku. Pokud ale detail vytváří koncentraci napětí, nechte ho v modelu.
Pak nastavte okrajové podmínky tak, aby odpovídaly realitě. Pokud je díl při provozu podepřen přes šrouby, není stejné zadat mu absolutně tuhé vetknutí. Praktický tip: když výsledek vychází až podezřele dobře, nejdřív zkontrolujte uložení, ne materiál.
Nakonec proveďte kontrolu konvergence sítě. Nestačí jen „něco spočítat“. Pokud zjemnění sítě mění špičkové napětí dramaticky, model ještě není připravený pro rozhodnutí.
Jak nastavit tepelnou analýzu krok za krokem?
Tepelnou analýzu začněte od okrajových podmínek, ne od barevné mapy výsledků. U těsnění a krytů je rozdíl mezi ustáleným a přechodovým stavem často důležitější než samotná maximální teplota.
První krok je rozhodnout, zda řešíte steady-state, nebo transientní tepelnou analýzu. Pokud se systém po čase ustálí a zajímá vás konečný stav, zvolte ustálený model. Pokud sledujete ohřev v čase, rozběh nebo pulzní zatížení, patříte do transientního režimu.
Druhý krok je fyzikálně správné zadání přestupu tepla, kontaktů a zdrojů. Teplota okolí sama o sobě nestačí. Musíte vědět, odkud teplo přichází, jak se odvádí a kde vzniká tepelný odpor.
Právě Maritimt Udstyr na příkladu motorrumsventilation ukazuje, že špatně navržený blower, průřez hadic nebo přívod vzduchu vede přímo k varmgangu a hluku, tedy k jevům, které musí mít tepelný model správně popsané už na vstupu. Třetí krok je převod teplotního pole do mechanické odezvy, pokud teplo mění deformaci nebo napětí. Častý omyl je oddělit tepelnou a pevnostní úlohu, i když právě jejich vazba rozhoduje o funkci součásti.
Jak ověřit vzpěr a stabilitu krok za krokem?
Vzpěr se ověřuje jinak než prostá statika, protože kritická je ztráta stability. U sloupků, rámů a tenkostěnných dílů nejdřív určíte okrajové podmínky, pak kritický tvar a až poté zásahy do geometrie.
Začněte tím, že si ujasníte skutečné podepření a směr zatížení. U bucklingu bývá i malá změna uložení zásadní. Pokud model přitvrdíte více, než dovoluje realita, kritické zatížení vyjde uměle vysoko.
Pak sledujte vlastní tvary ztráty stability. Ty ukážou, zda problém leží v celé konstrukci, nebo v lokálním panelu, žebru či stojině. Teprve pak má smysl rozhodovat, zda přidat materiál, změnit profil nebo zkrátit volnou délku.
U štíhlých dílů je často výhodnější zlepšit geometrii než jen navyšovat tloušťku. To je přesně situace, kde simulace šetří hmotnost i čas.
Kdy je lineární analýza dostatečná a kdy už je nutná nelineární?
Lineární analýza stačí pro malé deformace a pružnou oblast materiálu; nelineární je nutná při kontaktu, plastifikaci nebo velkých posuvech. Ocelový držák a pryžové uložení se proto neposuzují stejným modelem.
Pokud platí, že materiál pracuje lineárně, kontakt se nemění a deformace jsou malé, lineární statika je rychlá a často zcela dostačující. Je ideální pro první screening variant.
Jestliže ale dochází k otevírání kontaktu, skluzu, lokálnímu zmačkání, plastickému toku nebo velkým rotačním posuvům, lineární model už zkresluje realitu. Typický omyl je použít lineární přístup na sestavu, která se při zatížení reálně „přeskupí“.
Trade-off je jasný. Nelineární výpočet bývá náročnější na přípravu i interpretaci, ale může zabránit falešnému pocitu bezpečí. Když je rozhodnutí drahé, přesnější model se obvykle vyplatí.
Jak se liší modalita, harmonická a explicitně dynamická analýza?
Modalita hledá vlastní frekvence, harmonická analýza odezvu na periodické buzení a explicitní dynamika krátké rychlé děje. Ventilátor, lis a nárazový test vyžadují tři různé simulační přístupy.
Modalita je první krok, když vás zajímá, kde může systém rezonovat. Výstupem nejsou provozní napětí, ale vlastní tvary a frekvence. Ty ukazují, zda se konstrukce nepotká s excitací motoru, převodu nebo pulsního procesu.
Harmonická analýza navazuje, pokud znáte budicí frekvenci a potřebujete odhadnout amplitudu odezvy. Je vhodná pro opakované, téměř sinusové nebo periodické buzení. Explicitní dynamika patří tam, kde je děj velmi krátký, rychlý a silně nelineární, třeba při nárazu nebo prudkém kontaktu.
"Tech CAD Solution uvádí ZWSim Structural pro posouzení pevnosti, tuhosti, stability, vibrační odezvy, nelineárního chování i únavové životnosti v jednom workflow."
Nejčastější záměna nastává mezi modalitou a harmonickou úlohou. Modalita sama neříká, jak velké budou provozní deformace. Říká jen, kde je konstrukce citlivá.
Co umí ZWSim Structural u únavy a vibrační odezvy?
Únavová životnost má smysl všude, kde díl nepukne hned, ale po tisících až milionech cyklů. Hřídele, pružné držáky a svařované spoje často vycházejí staticky dobře, přesto provozně selžou únavou.
Únava propojuje napětí, počet cyklů a často i detail geometrie. Pokud se v modelu koncentruje napětí kolem otvoru, kouta nebo svarové paty, může právě tam vzniknout kritické místo dlouhodobého selhání. Proto má smysl číst výsledky jinak než u běžné statiky.
Vibrační odezva je blízký příbuzný problém. Když se konstrukce pohybuje poblíž vlastních frekvencí, roste amplituda a s ní i riziko únavy. Jestliže stroj pracuje periodicky, je rozumné spojit modalitu s provozním zatížením a teprve pak odhadovat životnost.
Jaké chyby ve FEM modelu nejčastěji zkreslí výsledek?
Nejčastěji chybuje zatížení, uložení a síť, ne solver. U šroubovaného spoje nebo svařence může špatně zadaná vazba změnit výsledek víc než rozdíl mezi dvěma verzemi materiálové databáze.
Když výpočet neodpovídá intuici nebo testu, projděte nejdřív základní modelové předpoklady. Tady bývá příčina nejčastěji:
- Zatížení: síla je na špatné ploše, ve špatném směru nebo bez realistického rozložení
- Uložení: model je přepnutý do příliš tuhého vetknutí nebo naopak nedostatečně podepřený
- Síť: kritická oblast je příliš hrubá a lokální špičky se ztratí
- Kontakt: vazby mezi díly nereagují jako ve skutečné montáži
- Materiál: chybí teplotní závislost, plasticita nebo správná tuhost
Praktický tip: vždy si položte otázku, co by se muselo stát na reálném dílu, aby se choval stejně jako model. Pokud si to neumíte představit, problém bývá v zadání.
Jak ZWSim Structural zapadá do CAD/CAM workflow ve výrobě?
ZWSim Structural od Tech CAD zapadá do CAD/CAM workflow tehdy, když chcete z jednoho 3D modelu rychle přejít k ověření a pak k výrobě. Největší přínos má ve spojení s CAD daty, změnovým řízením a přípravou CNC.
V praxi je silné to, že simulace nevzniká jako izolovaný dokument mimo vývoj, ale jako další krok nad modelem. Pokud upravíte geometrii kvůli vzpěru, vibracím nebo teplotní deformaci, změna se vrací do konstrukce rychleji, než kdyby se ověřovalo až na dílně.
To je důležité hlavně u menších týmů. Nemusíte stavět složitý CAE proces oddělený od návrhu. Když je přechod mezi CAD a simulací krátký, roste šance, že se výpočty budou dělat včas a ne až jako pozdní kontrola po uvolnění dokumentace.
A právě tehdy se ZWSim Structural vyplatí nejvíc: když není jen „výpočet navíc“, ale běžná součást rozhodování o konstrukci, výrobě i riziku změn.
